Če se temperaturno tipalo zdi kot “samo senzor na kablu”, se lahko zdi ožičenje nepomembno – dokler se odčitki ne začnejo spreminjati kot kompas blizu magneta. Pri 3-žilnih proti 4-žilnim temperaturnim tipalom dodatni vodniki niso luksuz; namenjeni so ohranjanju natančnosti meritev, ko upor žic v resničnem svetu poskuša vplivati na vaše podatke.
Zakaj se sploh pojavijo dodatne žice
Težava je tehnično gledano v uporu priključnih žic: baker v kablu ima svoj lastni upor, in merilna elektronika ta upor lahko »vidi« kot del merilnega elementa – še posebej pri tipalih tipa RTD, kot sta Pt100/Pt1000, kjer se temperatura določa na podlagi upora. V osnovni 2-žilni ureditvi instrument v bistvu meri RTD skupaj z uporom obeh priključnih žic, zato lahko daljši kabli in tanjši vodniki neposredno povzročijo napako merjenja temperature. ti+3
V praksi so dolgi kabli pogosto posledica precej vsakdanjih razlogov: tipalo mora biti tam, kjer je dejanska temperatura (v kanalu, rezervoarju, cevovodu ali stroju), medtem ko mora biti krmilnik ali oddajnik tam, kjer je priročno za ljudi (suho, dostopno, varno). Ko sta ti dve lokaciji ločeni, lahko dolžina kabla, kakovost konektorjev in celo pogoji okolja vzdolž poti kabla povzročijo napako – zato se dodajo dodatne žice, ki delujejo kot nekakšen “računovodski sistem”, da se loči upor RTD od upora ožičenja.

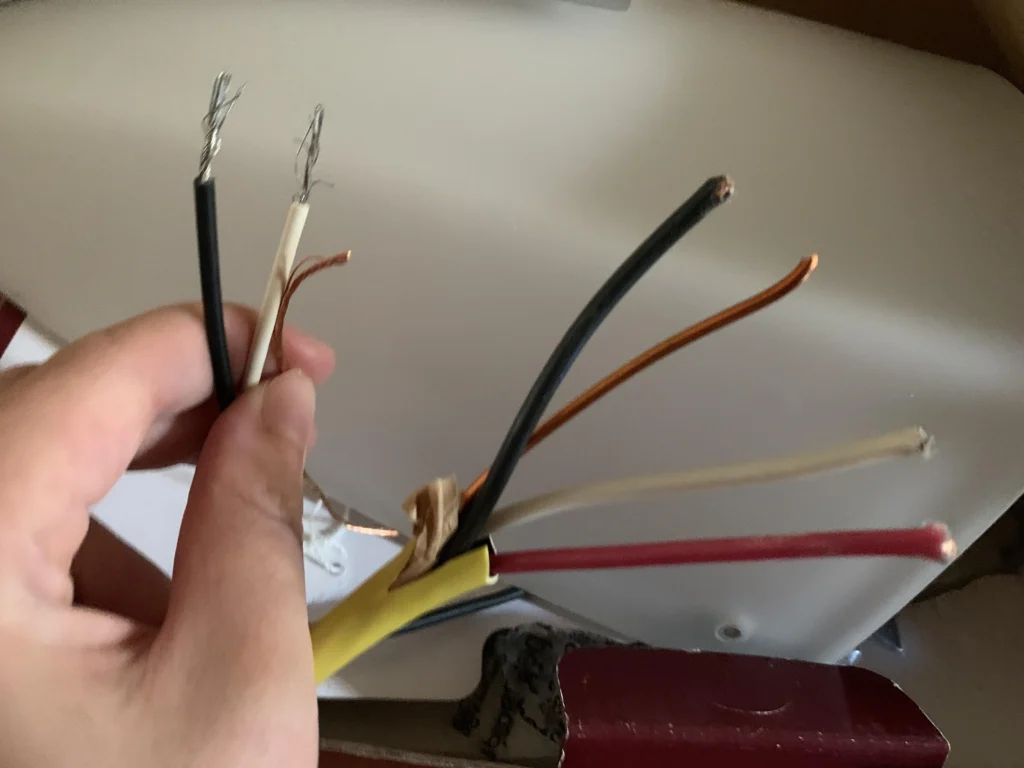

3-žilna proti 4-žilnim temperaturnim tipalom: kaj se dejansko spremeni
Na 3-žilno in 4-žilno ožičenje lahko gledate kot na merjenje višine osebe, ki nosi čevlje. 2-žilna ureditev meri “osebo + čevlje”. 3-žilna ureditev poskuša odšteti čevlje, če predpostavimo, da so enaki na obeh nogah. 4-žilna ureditev meri osebo in čevlje posebej, vsakič znova, z najmanj predpostavkami.
3-žilna: industrijski delovni konj
3-žilni RTD uporablja tretji vodnik, da lahko merilno vezje kompenzira upor priključnih žic – običajno ob predpostavki, da so žice med seboj dobro usklajene (enake dolžine, debeline, materiala). Ta konfiguracija je široko uporabljena v industrijskih okoljih, saj izboljša natančnost v primerjavi z 2-žilno, ne da bi dodala veliko zapletenosti in stroškov kot 4-žilna različica.
Kjer se 3-žilna rešitev lahko zaplete, je pri predpostavkah: če žice niso resnično enake (različne dolžine, različne temperature poti, oksidirani kontakti ali drugačna sestava žic), kompenzacija ni popolna. Kljub temu veliko industrijskih procesov meni, da je 3-žilna izvedba “dovolj natančna”, zlasti če je povezana z ustrezno merilno opremo in dobro zasnovo kabla.
4-žilna: izbira za natančnost
4-žilni RTD uporablja pristop Kelvinove meritve – dve žici vodita napajalni tok, dve ločeni pa zaznavata napetost – tako da meritve v veliki meri odstranijo vpliv upora žic. Z drugimi besedami, to je zasnova, ki preprečuje, da bi upor priključnih žic “posnemal” temperaturo, kar zagotavlja največjo natančnost in ponovljivost, kadar so tolerance zelo stroge.
4-žilne izvedbe se običajno uporabljajo v situacijah, kjer je potrebna visoka natančnost, kot so kalibracijski postopki, laboratorijsko delo ali kritični procesi, kjer šteje že majhna napaka. Prav tako so dobra izbira pri dolgih vodih ali kadar se pogoji kablov lahko spreminjajo. Kompromis je preprost: več vodnikov za priključevanje, več možnosti za napačno povezavo in nekaj višji materialni stroški.
Kdaj izbrati katero glede na praktične okoliščine
- Izberite 3-žilno izvedbo, kadar želite uravnoteženje med natančnostjo in praktičnostjo za tipična industrijska okolja in lahko zagotovite enotno konstrukcijo ter pot kablov.
- Izberite 4-žilno izvedbo, kadar želite “pravi” upor tipala (brez vpliva kablov), potrebujete največjo ponovljivost ali pričakujete dolge povezave ter spremenljive pogoje, kjer so predpostavke 3-žilne izvedbe tvegane.
Hitra primerjalna tabela
| Točka | 3-žilna | 4-žilna |
|---|---|---|
| Obravnava upora priključnih žic | Kompenzira upor žic ob predpostavki, da so žice enake. | Odpravlja oz. močno zmanjšuje vpliv upora žic z ločenimi merilnimi vodi. |
| Tipična uporaba | Pogosta “industrijska standardna” izbira. | Uporaba, kjer sta zahtevani največja natančnost in ponovljivost. |
| Občutljivost na neujemanje žic | Bolj občutljiva (neujemanje žic, oksidirani kontakti, različni pogoji). | Manj občutljiva; kompenzacija je bolj zanesljiva. |
| Zapletenost ožičenja | Zmerna (3 vodniki). | Večja (4 vodniki). |
| Strošek (kabel + priklop) | Nižji kot pri 4-žilni izvedbi. | Višji kot pri 3-žilni zaradi dodatnega vodnika in dela pri priklopu. |
Kdaj je 2-žilno tipalo povsem dovolj
2-žilno temperaturno tipalo je lahko povsem sprejemljiva rešitev, kadar so kabli kratki in zahtevana natančnost ni velika – saj je upor žic dovolj majhen, da napaka ostane v mejah sprejemljivega. Pogosto se uporablja tudi, kadar je najpomembnejša preprostost sistema ali kadar vrsta tipala in elektronika zmanjšujeta občutljivost na upor žic (na primer uporaba RTD s višjim uporom, kot je Pt1000, lahko v nekaterih zasnovah zmanjša relativni vpliv v primerjavi s Pt100).
V praksi je 2-žilna izvedba primerna za kompaktne naprave, bližnje krmilne elektronike in aplikacije, kjer se temperatura uporablja za splošno regulacijo – kot “ohrani približno to območje”, ne pa “dokaži, da je bilo natanko 73,2 °C”.
Andivi in prilagojene izvedbe tipal

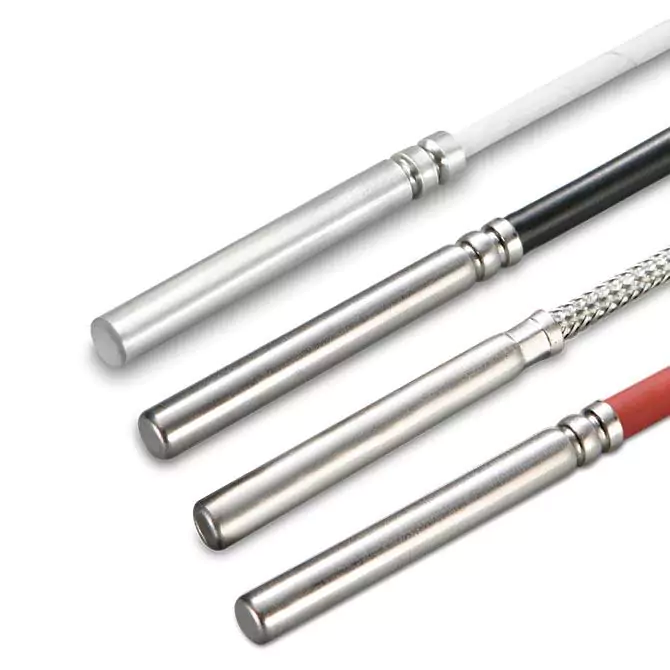

Andivijeva temperaturna tipala so opisana kot pasivni temperaturni kabelski senzorji, namenjeni merjenju temperature tekočin, plinov in notranjih površin predmetov. Pogosto se uporabljajo v HVAC sistemih, kot so kotli, cevovodi, kanali, rezervoarji in posode. Enaka družina izdelkov je na voljo v izvedbah z 2 vodnikoma (standard), z 3-žilnim in 4-žilnim kablom, ter z možnostjo izbire različnih dolžin kablov – kar je koristno, kadar razmere pri vgradnji ne ustrezajo katalogski “privzeti” dolžini.
Na spletni strani Andivi je prav tako poudarjeno, da se njihov nabor razlikuje glede na materiale kablov (npr. PVC, silikon, visokotemperaturni silikon, steklena volna) z različnimi temperaturnimi območji in glede na izvedbo tipal – npr. navojna tipala (navoj M6/M8 ali G), površinska tipala in kotna tipala. Vse to so praktični gradniki za prilagoditev tipala glede na način montaže, temperaturno območje in okolje. Poleg pasivnih tipal so na voljo tudi izvedbe z izhodi 0–10 V, 4–20 mA in Modbus, ki lahko poenostavijo integracijo glede na uporabljeni krmilni sistem.
Poglejmo specifikacije
Kadar projekt vključuje dolge vodnike, stroge tolerance, nenavadne načine montaže ali zahtevna okolja, izbira med 3-žilnimi in 4-žilnimi temperaturnimi tipali ni več teoretična, temveč vprašanje obvladovanja tveganj – kot izbira pnevmatik za cesto, po kateri dejansko vozite, ne za tisto v brošuri. Če je potrebno tipalo prilagoditi po ožičenju, materialu kabla, geometriji tipala ali izhodnem signalu, pomaga, če že zgodaj delite svoj primer uporabe in omejitve – tako, da se zasnova tipala ujema z merilnim ciljem in ne zgolj s fizično odprtino.
Če razmišljate o prilagojenem tipalu, kateri tip senzorja boste uporabili (Pt100, Pt1000, NTC, DS18B20) in kako dolga bo kabelska povezava? Če niste povsem prepričani, katera kombinacija senzorja, ožičenja (2‑, 3‑ ali 4‑žilno), materiala kabla in izhoda (pasivno tipalo, 0–10 V, 4–20 mA, Modbus) je najbolj smiselna, vam lahko ekipa na Andivi pomaga pri izbiri. Pošljite nam ključne zahteve (medij, temperaturno območje, dolžina kabla, način montaže, želeni signal) in skupaj bomo oblikovali temperaturno tipalo, ki bo natančno v realnih pogojih – ne samo na papirju.
