BACnet Senzorji

BACnet senzorji

BACnet senzor je vrsta senzorja, ki je združljiv z BACnet protokolom. BACnet je standardiziran komunikacijski protokol, ki se uporablja v sistemih za avtomatizacijo in nadzor zgradb, da omogoči komunikacijo med različnimi napravami in sistemi, kot so HVAC, osvetlitev in varnostni sistemi.

Od osnovnih do
naprednih
možnosti

Alledio ANB BACnet sobni senzorji merijo temperaturo, vlažnost, CO2, hlapne organske spojine (VOC), tlak in zaznavajo prisotnost v prostoru.

Poleg teh ključnih meritev senzor lahko izračuna tudi pomembne vrednosti za HVAC sisteme – kot so točka rosišča, gostota vlažnega zraka in entalpija, kar ga naredi celovito orodje za spremljanje in optimizacijo notranjih prostorov.

Senzor ANB je nameščen v elegantnem ohišju iz ABS materiala (barva RAL 9010), ki je primeren za notranjo uporabo in ima zaščitno stopnjo IP30. Zasnovan je tako za standardne notranje prostore kot tudi za industrijske aplikacije, kot so enote za obvladovanje zraka (AHU) in različni HVAC sistemi.

Nastavitev je poenostavljena in intuitivna—s pomočjo pametnega telefona lahko hitro konfigurirate BACnet naslov, nastavite podatkovne parametre in enostavno prilagodite odklone senzorja, kar odpravlja potrebo po tradicionalnih DIP stikalih.

BACnet senzorji so ključni sestavni deli sodobne avtomatizacije zgradb, saj zagotavljajo potrebne podatke in interoperabilnost za izboljšanje delovanja zgradb ter udobja njihovih uporabnikov.

Visoka kakovost + Garancija

Vsi naši senzorji izpolnjujejo naslednje standarde:

• CE
• EN61326-1 2006
• 89/336/EWG

Vsi Alledio senzorji so izdelani in zasnovani v Sloveniji (EU) ter zagotavljajo natančna merjenja z visoko preciznostjo. Za vse BACnet senzorje zagotavljamo 1-letno garancijo.

BACnet MS/TP ali BACnet IP ali Modbus RS485 & hitra nastavitev

Andivi ANB sobni senzor je zasnovan za natančno spremljanje temperature, vlažnosti, ravni VOC, CO2, tlaka, prisotnosti, entalpije, točke rosišča in gostote vlažnega zraka, kar ga naredi vsestransko rešitev za različna okolja. Na voljo je z možnostmi komunikacije BACnet MS/TP, BACnet IP in Modbus RS485, kar omogoča brezskrbno integracijo v vaš sistem za upravljanje zgradb.

Nastavitev je izjemno enostavna. Senzorja se samo dotaknete s pametnim telefonom in mobilna spletna aplikacija se takoj odpre v vašem spletnem brskalniku. Od tam lahko hitro nastavite vse potrebne nastavitve za Modbus ali BACnet brez težav z majhnimi DIP stikali. Ta intuitiven pristop poenostavi postopek nastavitve, tako da je vaš senzor pripravljen za komunikacijo z vašim sistemom v trenutku.

To je rešitev, ki ni odvisna od naprave. Ni potrebe po prenosu mobilnih aplikacij, saj se aplikacija naloži neposredno v spletni brskalnik na vašem pametnem telefonu.

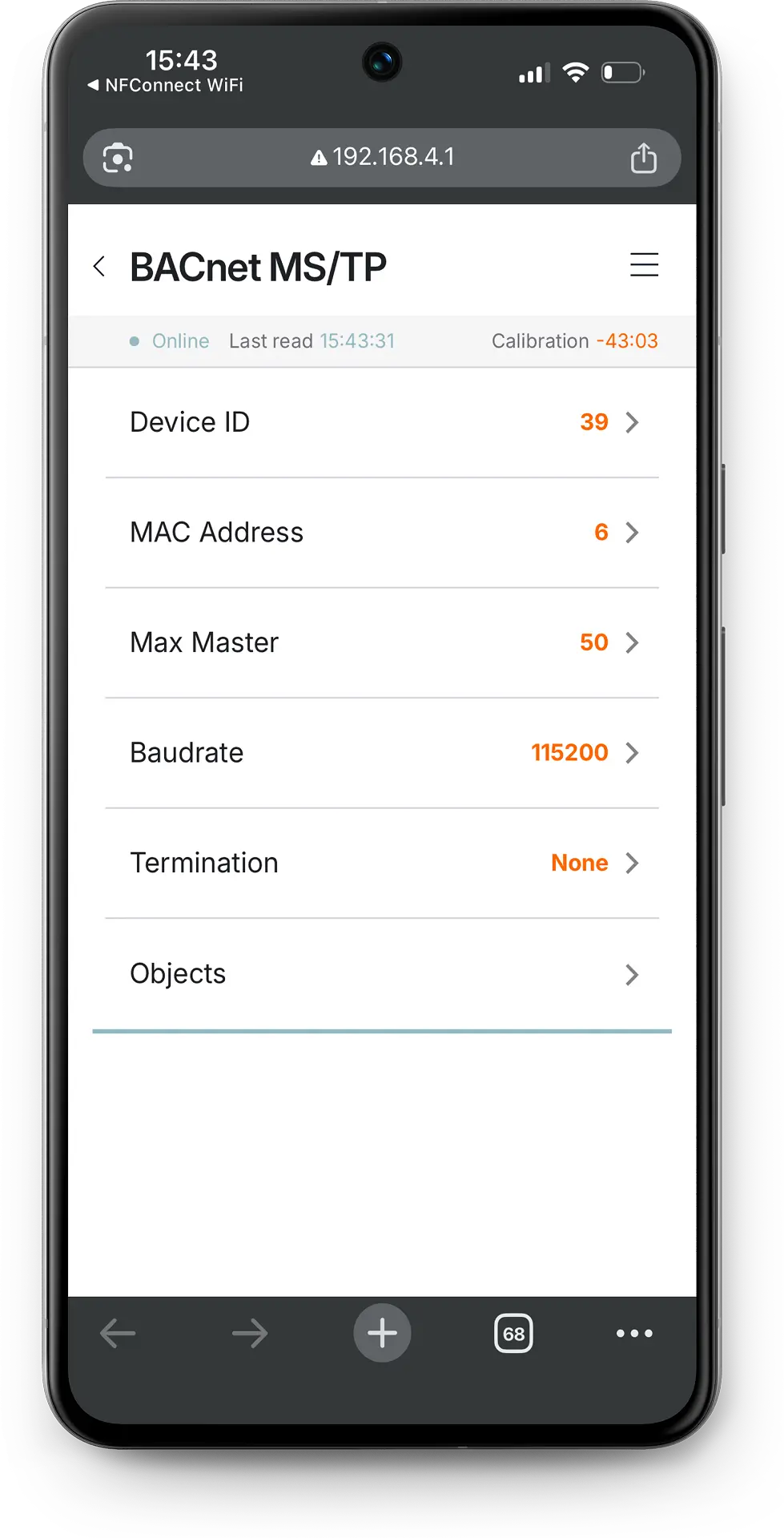

Zagon & nastavitev parametrov BACnet MSTP, kot so ID naprave, MAC ID, Max Master in hitrost prenosa (baudrate).

Kalibracija senzorja na napravi z nastavitvijo natančnih premikov je možna prek mobilne spletne aplikacije z enim hitrim dotikom na ohišje senzorja.

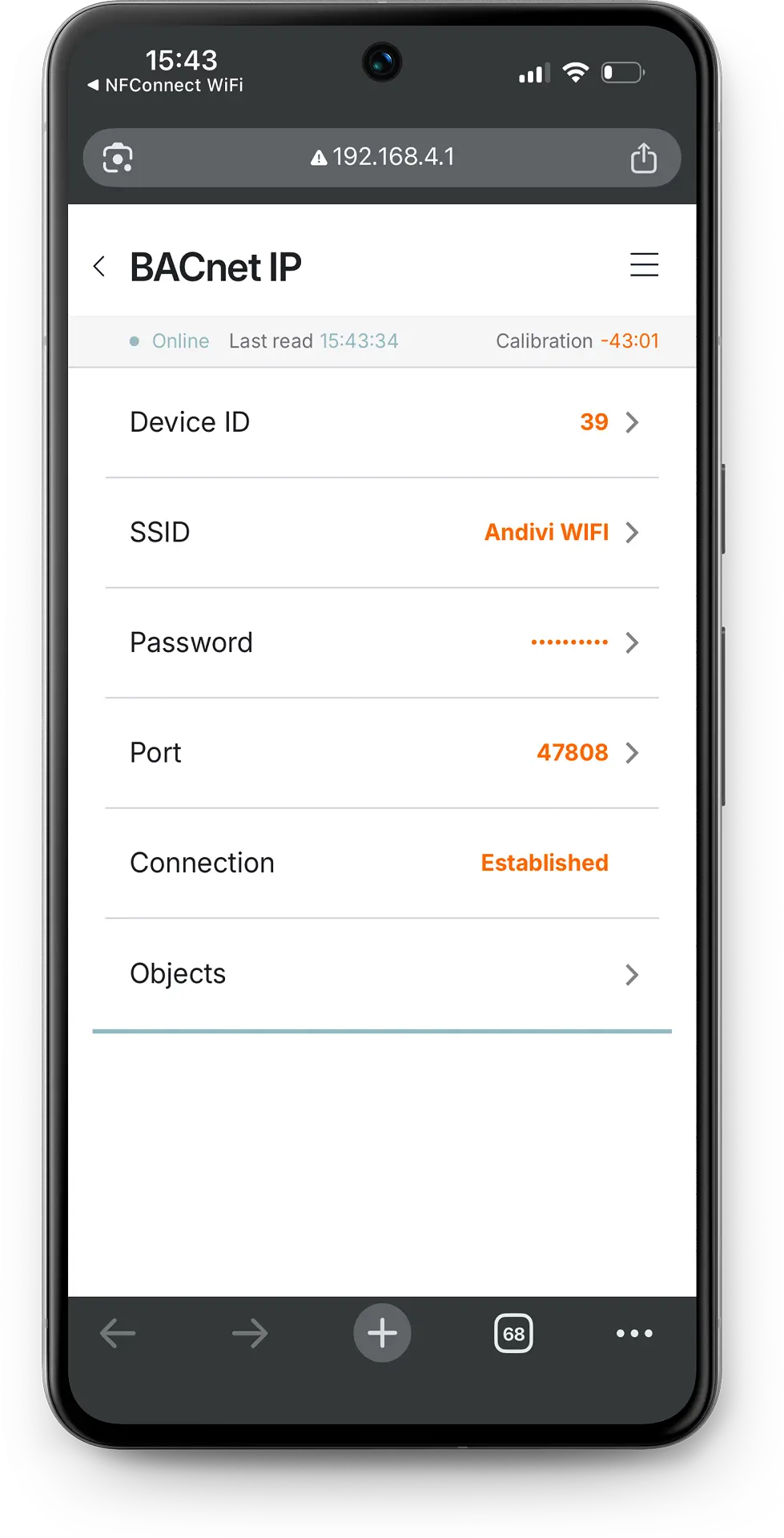

Zagon & nastavitev parametrov BACnet IP, kot so ID naprave, SSID, geslo in vrata.

Branje merjenih vrednosti v realnem času z dotikom senzorja s pametnim telefonom.

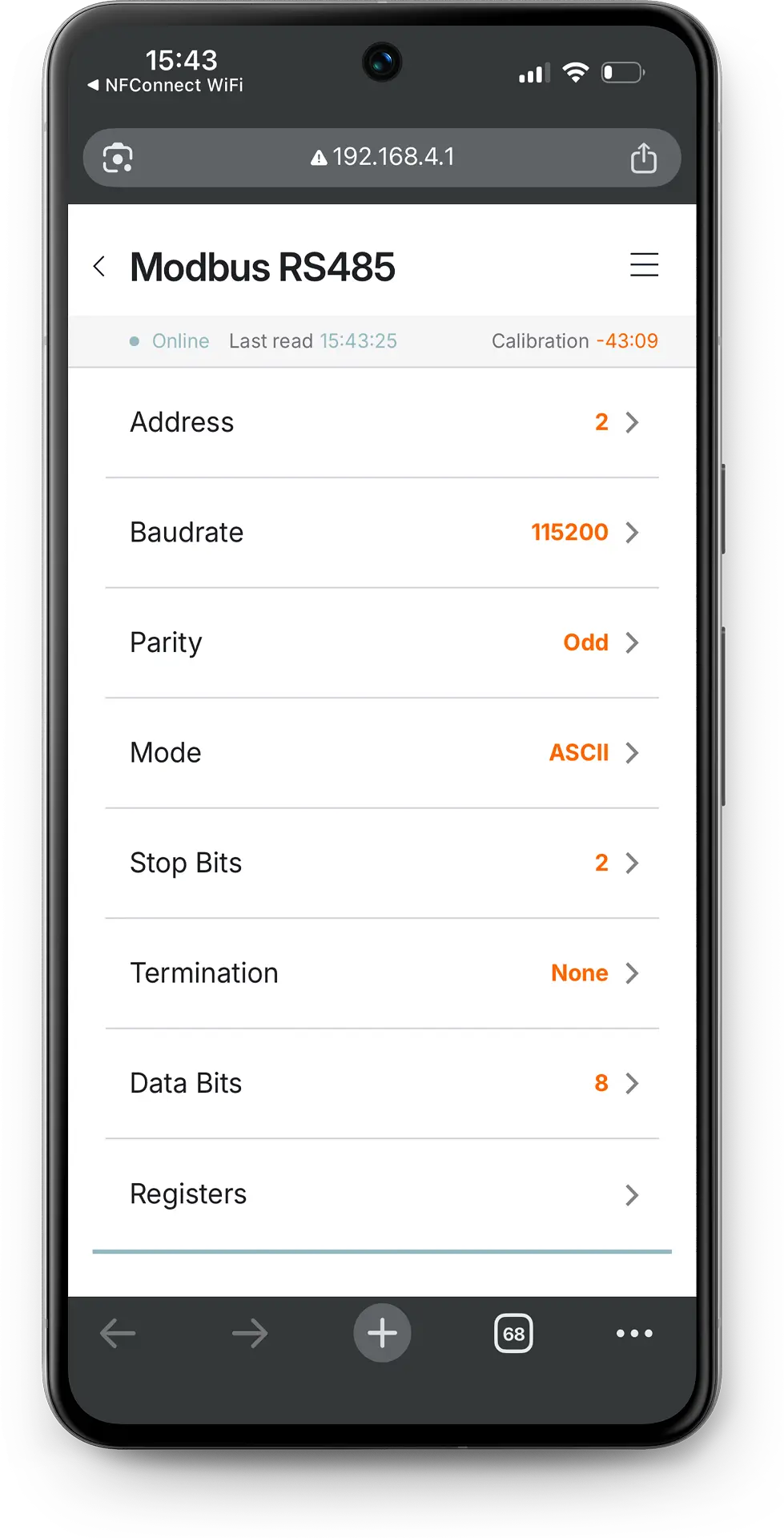

Zagon & nastavitev Modbus/BACnet parametrov; npr. Modbus naslov,hitrost prenosa, parnost, Modbus način,”stop biti”, terminacija.

Kalibracija senzorja na napravi z nastavitvijo natančnih odklonov je mogoča samo preko mobilne spletne aplikacije z hitrim dotikom senzorja na ohišju.

Različice BACnet sobnih senzorjev – Notranjih senzorjev

HVAC Aplikacije različnih senzorjev

Temperatura

V HVAC sistemih so temperaturni senzorji ključni za nadzor notranjega udobja v pisarniških stavbah, javnih zgradbah itd., zagotavljajo natančno ogrevanje v domovih, stanovanjih in stanovanjskih enotah ter spremljajo in optimizirajo hlajenje v podatkovnih centrih, kjer natančen nadzor temperature preprečuje pregrevanje.

Ogrevanje & Hlajenje

V HVAC sistemih temperaturni senzorji pomagajo pri nadzoru ogrevanja in hlajenja, zagotavljajo, da notranji prostori ostanejo v želenem območju udobja, hkrati pa optimizirajo porabo energije.

Enote za obvladovanje zraka (AHU)

V enotah za obvladovanje zraka (AHU) temperaturni senzorji uravnavajo pretok ogrevalne ali hladilne vode. To pomaga pri nadzoru temperature dovodnega zraka v različne cone in zagotavlja dosledno udobje v celotni stavbi.

Odstopanje temperature

“Offset” omogoča prilagoditev meritev senzorja, da se ujemajo z dejanskimi pogoji in kompenzirajo manjše neskladnosti. To je uporabno, ko je senzor nameščen v bližini toplotnega vira ali prepih, saj zagotovi, da meritve odražajo dejansko temperaturo v prostoru.

Udobje = temperatura × vlažnost

Temperatura in vlažnost delujeta skupaj in določata, kako se počutimo. Višja vlažnost lahko prostor naredi občutno toplejši, kot je dejansko, saj se naše telo težje hladi preko potenja. Zato je usklajevanje obeh dejavnikov ključnega pomena za dosego udobnega notranjega udobja.

Občutena temperatura vs. Dejanska temperatura

Občutena temperatura, ali “vidna temperatura,” upošteva dejavnike, kot so vlažnost in veter, ki vplivajo na to, kako toplo ali hladno se počutimo, v primerjavi z dejansko temperaturo, ki je preprosta meritev toplotnega stanja zraka.

Merilne enote

Temperatura nam pove, kako vroče ali hladno je nekaj, in je ključna za razumevanje udobja ter porabe energije. V EU se običajno meri v stopinjah Celzija (°C), medtem ko so v ZDA standardne stopinje Fahrenheita (°F).

Vlažnost

Senzorji za vlažnost v HVAC sistemih pomagajo ohranjati uravnotežena notranja okolja z nadzorom odvlaževalcev in vlažilcev. Z natančnim merjenjem in prilagajanjem ravni vlažnosti ti senzorji zagotavljajo optimalno kakovost zraka, kar prispeva k udobju in energetski učinkovitosti.

Primeri uporabe merjenja vlažnosti v HVAC sistemih:

• Notranja kakovost zraka: Senzorji za vlažnost zagotavljajo, da zrak v stavbah ni preveč suh ali preveč vlažen, kar podpira udobje in zdravje.
• Preprečevanje plesni: Z spremljanjem in nadzorom vlažnosti ti senzorji pomagajo preprečiti rast plesni v stavbah.
• Optimizacija udobja: Senzorji prilagajajo HVAC sisteme za vzdrževanje udobnih ravni vlažnosti, kar izboljša celotno notranje doživetje.
• Energetska učinkovitost: Nadzor vlažnosti lahko zmanjša obremenitev HVAC sistemov, kar pripomore k prihrankom pri energiji.
• Industrijske aplikacije: V proizvodnih okoljih je nadzor vlažnosti ključen za kakovost izdelkov in udobje delavcev.

AHU uporaba

V enotah za obvladovanje zraka (AHU) senzorji za vlažnost delujejo skupaj s temperaturnimi senzorji za nadzor vlaženja ali odvlaževanja, da ohranijo optimalne notranje pogoje ter preprečijo kondenzacijo ali prekomerno suhost.

Odstopanje vlažnosti

Prilagoditev odklona zagotavlja, da se meritve senzorja ujemajo z dejanskimi ravnmi vlažnosti, še posebej na težjih lokacijah, kjer lahko pretok zraka ali bližnja oprema vplivata na rezultate. S tem se natančnost optimizira za boljši nadzor udobja.

Absolutna vs. relativna vlažnost

Absolutna vlažnost se nanaša na dejansko količino vlage v zraku, medtem ko relativna vlažnost primerja prisotno vlago z največjo količino, ki jo zrak lahko vsebuje pri določeni temperaturi. Relativna vlažnost je bolj praktična za HVAC sisteme, saj pomaga uravnotežiti udobje in kakovost zraka.

HVAC uporaba

Senzorji za vlažnost pomagajo ohranjati uravnoteženo notranje okolje, preprečujejo, da bi zrak postal preveč suh ali preveč vlažen, kar lahko vpliva na udobje in porabo energije. Zagotavljajo, da sistemi ustrezno reagirajo na spreminjajoče se ravni vlage.

Razmerje s temperaturo

Višje ravni vlažnosti povzročijo, da se prostor zdi toplejši, saj vlaga oteži izhlapevanje znoja, kar zmanjšuje učinkovitost našega naravnega hlajenju sistema. Ohranjanje relativne vlažnosti med 40-60 % običajno zagotavlja udobje brez občutka prekomerne vlažnosti ali suhosti.

Merilne enote

Vlažnost je količina vlage v zraku. Običajno se meri kot odstotek, imenovan relativna vlažnost, tako v EU kot v ZDA. Nadzor vlažnosti zagotavlja notranje udobje in preprečuje težave, kot so plesen.

 VOC (hlapne organske snovi)

Senzorji VOC omogočajo HVAC sistemom, da samodejno prilagodijo prezračevanje, izboljšajo kakovost zraka s prepoznavanjem škodljivih plinov ali zmanjšajo izpostavljenost kemikalijam. V enotah za obvladovanje zraka (AHU) senzorji VOC zaznajo onesnaževala, kar sproži sistem, da poveča dovod svežega zraka ali okrepi filtracijo, s čimer ohranja čist in zdrav notranji ambient.

Primeri uporabe merjenja VOC v HVAC sistemih:

• Pisarniške stavbe: Senzorji VOC zaznavajo emisije iz pisarniške opreme in pohištva, kar zagotavlja zdrav delovni okolje.
• Šole: Spremljanje VOC v učilnicah pomaga ohranjati kakovost zraka, kar je ključno za zdravje učencev in njihovo koncentracijo.
• Zdravstvene ustanove: Senzorji VOC so ključni v bolnišnicah za spremljanje kakovosti zraka in zmanjšanje tveganja za prenos onesnaževalcev skozi zrak.
• Industrijska okolja: V tovarnah senzorji VOC zagotavljajo kakovost zraka z zaznavanjem škodljivih emisij iz kemikalij ali proizvodnih procesov.
• Stanovanjske stavbe: Senzorji VOC v domovih pomagajo ohranjati kakovost zraka, še posebej v območjih z novogradnjami ali renovacijami.

AHU uporaba

V enotah za obvladovanje zraka (AHU) senzorji VOC delujejo skupaj s temperaturnimi in vlažnostnimi senzorji za nadzor dovoda svežega zunanjega zraka, da zagotovijo optimalno kakovost notranjega zraka ob vsakem trenutku.

Raven VOC (hlapnih organskih snovi)

Visoke ravni VOC lahko povzročijo glavobole, omotico in dolgotrajna zdravstvena tveganja. Ohranjanje nizkih ravni VOC pomaga zagotoviti prijetno in zdravo notranje okolje.

Odstopnje ravni VOC

HVAC uporaba

Senzorji VOC pomagajo ohranjati uravnoteženo notranje okolje s preprečevanjem prekomernega onesnaženja z notranjimi onesnaževali, ki bi lahko negativno vplivala na udobje in zdravje uporabnikov. Poleg tega pomagajo preprečiti prekomerno zmanjšanje ravni VOC, kar zmanjšuje nepotrebni dovod svežega zraka in varčuje z energijo.

Kakovost zraka v notranjih prostorih

Indeks kakovosti notranjega zraka (IAQ) daje oceno splošne kakovosti zraka na podlagi onesnaževalcev, kot so VOC, CO2 in prisotnost delcev. Dobra IAQ zagotavlja, da je notranji zrak varen in “udoben” za prebivalce.

Merilne enote: ppm, ppb

Hlapne organske snovi (VOC) so kemikalije, ki se sproščajo v zrak iz materialov, kot so barve ali čistilna sredstva. Običajno se merijo v delih na milijardo (ppb) ali delih na milijon (ppm) za oceno kakovosti zraka. VOC vključujejo pline, kot so formaldehid, benzen in toluen.
