Nadzor vlage za zmanjšanje tveganja ESD (Humidity control to reduce risk of ESD) pomeni vzdrževanje ravni vlage v notranjih prostorih dovolj visoko, da omejimo nabiranje statičnega naboja, hkrati pa dovolj nizko, da se izognemo težavam z vlago, kot je kondenzacija. Ko je zrak preveč suh, statična elektrika nastaja lažje in se težje razelektri – točno takšna “nevidna nadloga”, ki je občutna elektronika ne prenaša dobro.
Če je pravilno izveden, nadzor vlage za zmanjšanje tveganja ESD postane preprosta, merljiva strategija za zniževanje tveganja – in tu zanesljivo spremljanje z Modbus or BACnet Multi-sensors prevzame ključno vlogo.
Kaj v resnici pomeni “Humidity Control to Reduce Risk of ESD”
ESD (electrostatic discharge – elektrostatični razelektritveni pojav) je nenadni prenos statičnega naboja med objekti z različnim potencialom – pogosto ga občutimo kot majhen “udarček”, a lahko tiho poškoduje elektroniko. Pomembno je, da tudi nizke ravni ESD, ki jih človek sploh ne zazna, lahko dolgoročno poškodujejo občutljive elektronske komponente. Nadzor vlage za zmanjšanje tveganja ESD je pomemben zato, ker suh zrak omogoča nabiranje statičnih nabojev na ljudeh, tekstilu, talnih oblogah in površinah opreme, medtem ko višja vlaga pomaga, da se naboji lažje razpršijo.
Ne gre za to, da bi strežniško sobo spremenili v deževni gozd. Gre za vzdrževanje nadzorovanega območja relativne vlage, ki zmanjšuje verjetnost ESD, obenem pa ohranja varnost opreme in gradbenih materialov.
Kako preprečiti ESD: praktični koraki v komercialnih stavbah
Preprečevanje ESD je najbolje obravnavati kot večplastni varnostni sistem: vsaka plast zniža tveganje, skupaj pa poskrbijo, da je rezultat predvidljiv. Nadzor vlage za zmanjšanje tveganja ESD je ena najučinkovitejših plasti, vendar najbolje deluje v kombinaciji s praktičnimi ukrepi.
Pogosti ukrepi za preprečevanje ESD v različnih tipih stavb:
- Ohranjajte stabilno vlago
Izogibajte se dolgotrajnim obdobjem nizke vlage, zlasti v zimskih ogrevalnih sezonah ali v podnebjih z zelo suhim zunanjim zrakom. Doslednost je enako pomembna kot ciljna raven – veliki “skoki” so lahko prav tako moteči kot skrajne vrednosti. - Uporabljajte ESD-varna tla in materiale
V območjih, kjer ravnamo z elektroniko, lahko talne obloge, podloge in delovne površine z ESD zaščito poskrbijo za varno odvajanje naboja. - Ozemljitev in izenačevanje potencialov
Poskrbite, da so omare, okvirji opreme in prevodne poti pravilno ozemljeni, tako da ima statični naboj varen izhodni kanal. - Nadzor zračnih tokov in filtracije
Pretiran pretok suhega zraka lahko poslabša statične razmere; uravnoteženo prezračevanje in filtracija zmanjšata prah, ki prav tako vpliva na obnašanje statike. - Operativna disciplina
Postopki osebja – kot so ESD zapestnice v servisnih območjih ali ravnanje z občutljivimi komponentami z ESD zaščito – zmanjšajo tveganje tam, kjer samo vlaga ne zadošča.
Na to lahko gledamo kot na “varnostni pas” proti statiki: vlaga je zanesljiva osnova, ostali ukrepi pa pomagajo, ko se zgodi kaj nepričakovanega.

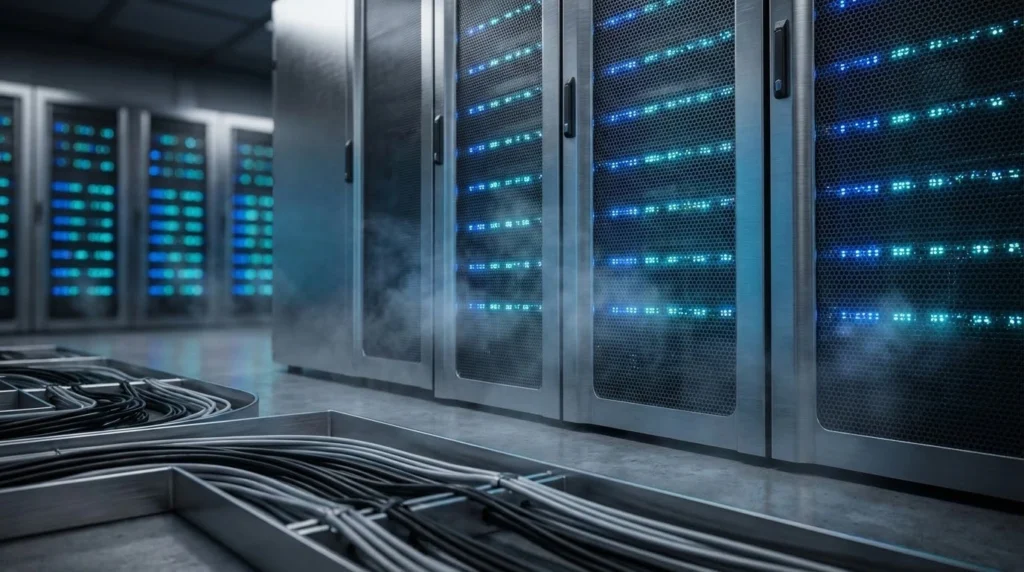

Zakaj je spremljanje vlage v podatkovnih centrih ključno za preprečevanje ESD
V podatkovnih centrih nadzor vlage za zmanjšanje tveganja ESD ni več samo “dobra ideja”, temveč merljiva operativna zahteva. Ti prostori pogosto vsebujejo visoko gostoto elektronike, zahtevno upravljanje zračnih tokov in pogoje, kjer lahko manjše napake povzročijo nesorazmerno velike posledice.
Spremljanje je ključnega pomena, ker:
brez meritev nadzor vlage postane ugibanje
brez trendov ne morete zaznati počasnega sezonskega odklona ali sprememb obnašanja HVAC sistema (Heating, Ventilation and Air Conditioning – ogrevanje, prezračevanje in klimatizacija)
brez alarmov težavo odkrijete šele, ko se pojavijo simptomi
V podatkovnem centru spremljanje vlage podpira tako obvladovanje tveganj (zmanjševanje možnosti ESD) kot operativno optimizacijo (izogibanje pretirano agresivnemu vlaženju ali razvlaževanju).
Podatkovni centri in zakaj so pomembni senzorji za zajem podatkov (sensors for data acquisition)
Tudi najboljša strategija upravljanja vlage ne pomaga, če podatkov ne moremo zajeti čisto, zanesljivo in v ustreznem obsegu. Podatkovni centri se redko zanašajo na en sam senzor; potrebujejo usklajeno mrežo senzorjev za zajem podatkov, ki jih hranijo v BMS ali SCADA.
Tu postanejo pomembni senzorji z ustreznimi protokoli:
BACnet senzorji se naravno vključijo v ekosisteme stavbne avtomatizacije, zato so praktični, ko so “možgani” objekta v Building Management System (BMS – sistem za upravljanje stavb).
Modbus senzorji se dobro vključijo v industrijske in SCADA usmerjene arhitekture, zlasti kadar je zajem podatkov osnovan na registrih in je preprost.
Pri nadzoru vlage za zmanjšanje tveganja ESD ni bistveno le, da imamo vrednosti vlage – pomembno je, da so te vrednosti integrirane, beležene, alarmirane in zanesljive.
Dodatna korist: nadzor vlage zmanjšuje tudi tveganje za kondenzacijo
Upravljanje vlage je iskanje pravega ravnovesja. Medtem ko nizka vlaga povečuje tveganje za ESD, previsoka vlaga – zlasti v hladnejših conah ali blizu hladnih površin – poveča tveganje za kondenzacijo.
Kondenzacija je drugačna vrsta nevidne grožnje:
sčasoma lahko povzroči korozijo
lahko povzroči kratke stike ali okvare, če se vlaga pojavi tam, kjer je ne bi smelo biti
lahko degradira izolacijo in prispeva k nastanku plesni v konstrukciji stavbe
Najpametnejši pristop zato ni “več vlage”, temveč nadzorovana vlaga – vzdrževana v stabilnem območju, z dobrim pretokom zraka in dobro upravljanimi temperaturnimi gradienti. Nadzor vlage za zmanjšanje tveganja ESD najbolje deluje, kadar je del celovite strategije okoljskih parametrov.
Kje namestiti senzorje vlage, da merijo resnično stanje
Merjenje vlage je presenetljivo občutljivo na lokacijo senzorjev. Eden najlažjih načinov, kako spodkopati nadzor vlage za zmanjšanje tveganja ESD, je montaža senzorjev tja, kjer ne odražajo dejanskih razmer v zasedenem ali kritičnem območju.
Praktične smernice za postavitev:
senzorjev ne nameščajte neposredno v curek dovodnega zraka ali blizu vlažilcev, kjer bodo odčitki umetno visoki
izogibajte se kotom s postanim zrakom, kjer se lahko vlaga “plastí” in počasneje odziva
v podatkovnih centrih razmislite o meritvah na reprezentativnih poteh zračnega toka, ne le o sobnih povprečjih – “mikroklime” se dogajajo
v velikih ali gosto opremljenih prostorih uporabite več senzorjev, da krmiljenje ne temelji na “mnenju” ene same točke
Cilj je zajeti vlago, ki odraža okolje, v katerem statika nastaja in kjer je elektronika izpostavljena.
Od merjenja do ukrepanja: trendi, nastavitve in alarmi
Nadzor vlage za zmanjšanje tveganja ESD postane operativno uporaben takrat, ko se premakne iz “prikazane vrednosti” v “obnašanje sistema, ki sproži ukrep”.
Praktična nastavitev nadzora in spremljanja vključuje:
beleženje trendov, da postanejo vidni sezonski vzorci, nastavitve HVAC in neobičajni dogodki
območja nastavitvenih vrednosti (setpoint bands) namesto ene same ciljne točke, da zmanjšamo nihanje krmiljenja in obrabo opreme
visoke/nizke alarme z zakasnitvami, da se izognemo lažnim alarmom zaradi kratkotrajnih “špic”
opozorila na hitrost spremembe, da zaznamo hitre padce vlage, ki lahko spremljajo spremembe delovanja HVAC, ekonomizerja ali nepričakovane spremembe prezračevanja
Če so podatki o vlagi zgodba, so alarmi njen urednik – poudarijo vrstice, ki zahtevajo pozornost.
Nadzor vlage za druge primere v stavbah (ne samo za podatkovne centre)
Čeprav so podatkovni centri “naslovni” primer uporabe, je nadzor vlage za zmanjšanje tveganja ESD pomemben tudi v drugih okoljih:
- Elektronska proizvodnja in testna območja
Statika lahko poškoduje komponente dolgo preden je končni izdelek sestavljen, zato sta nadzorovana vlaga in ESD postopki ključna. - Skladišča z občutljivim blagom
Embalažni materiali in postopki rokovanja lahko povzročajo nabiranje statike; spremljanje vlage lahko zmanjša število incidentov. - Komercialne stavbe z visoko gostoto opreme
Tu mislimo na oddajne sobe, komunikacijske omare, laboratorije in nadzorne prostore – manjše od podatkovnih centrov, a še vedno ranljive.
Skupni vzorec je preprost: kjer se z elektroniko pogosto ravna ali se kopiči na enem mestu, postane vlaga tih, a pomemben parameter.
Izvedite več
Zanesljiva strategija za nadzor vlage za zmanjšanje tveganja ESD je odvisna od dveh stvari: vzdrževanja razumnih ravni vlage in njihovega spremljanja z zanesljivimi senzorji za zajem podatkov, ki se čisto vključijo v vaš BMS ali SCADA.
Več o Andivi Modbus in BACnet Multi-Senzorjih lahko izveste na naši spletni strani in zahtevate vzorce, ki bi jih želeli preizkusiti.
