Vsi radi govorijo o entalpijskem vodenju, ker zveni pametno in napredno – in tudi je. A v ozadju vsakega dobrega izračuna entalpije v klimatski napravi AHU stoji precej tišji junak: vstopna temperatura.
Vstopno temperaturo si lahko predstavljamo kot uvodno sceno filma. Če je že prvi kader napačen, celotna zgodba – delovanje hladilne kače, prosto hlajenje, prihranki energije – steče v napačno smer.
V tem članku bomo razčlenili, zakaj je vstopna temperatura tako pomembna, kako je neposredno povezana z entalpijo v AHU napravah in kakšno vlogo ima v pametnejših regulacijskih strategijah ter pri načrtovanju senzorjev.
Kaj sploh je vstopna temperatura v AHU?

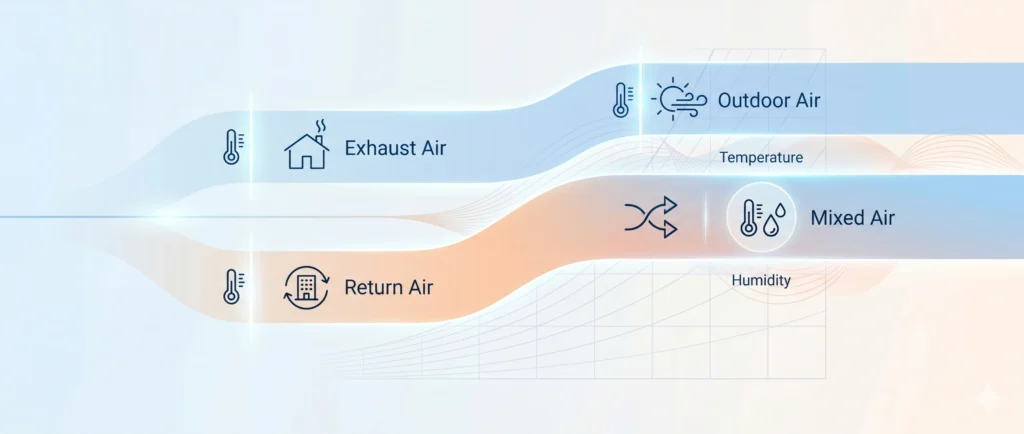

V kontekstu AHU (Air Handling Unit – enota za obdelavo zraka) se vstopna temperatura običajno nanaša na temperaturo zraka, ko ta vstopa v določen del naprave:
zunanja (zunanja) zračna masa, ki vstopa v AHU,
povratni zrak, ki vstopa v mešalni del,
mešani zrak, ki vstopa v hladilno kačo (pogosto imenovan coil entering air temperature – temperatura zraka na vstopu v hladilno kačo).
Vsaka od teh vstopnih temperatur neposredno vpliva na entalpijo ustreznega zračnega toka, saj je entalpija funkcija:
suhe temperature zraka (dry‑bulb temperature),
vsebnosti vlage / relativne vlažnosti.
O entalpiji v AHU napravah ne moremo govoriti brez vstopne temperature. Ta je eden od dveh ključnih »sestavin« v receptu za skupno energijo zraka.
Če želiš najprej širši pogled na koncept skupne energije, je dobro izhodišče ta članek:
Enthalpijsko vodenje: kako naučiti AHU razmišljati o skupni energiji
Vstopna temperatura kot vidni del entalpije
V praksi inženirji in upravljavci stavb v temperaturi pogosto vidijo »vidno« veličino, entalpijo pa kot »izračunano« ali »nevidno«.
Razmišljamo lahko takole:
vstopna temperatura = del, o katerem poroča termometer,
entalpija = vstopna temperatura + skrita energija vlage, ki jo bo hladilna kača in kompresor prej ali slej »plačala«.
Za zunanji, povratni in mešani zrak se vedno začne pri meritvi vstopne temperature, nato se doda vlažnost in izračuna entalpija:
V trenutku, ko se AHU odloča, ali bo uporabil prosto hlajenje ali mehansko hlajenje, v resnici primerja:
vstopno temperaturo zunanjega zraka + njegovo vlažnost
vs.vstopno temperaturo notranjega (povratnega) zraka + njegovo vlažnost.
To je entalpijsko vodenje v preobleki.
Za poglobljen vpogled v to, kako se to odraža pri prostem hlajenju, je odličen nadaljnji vir ta članek:
Pomen entalpije pri prostem hlajenju za enote za obdelavo zraka (AHU)
Zakaj vstopna temperatura določa izhodišče za delovanje hladilne kače
Hladilno vodno ali neposredno ekspanzijsko (DX) hladilno registrsko ohišje ne zanima tvoja vremenska aplikacija. Zanima ga stanje zraka, ki vanj vstopa – vstopna temperatura in vlažnost.
Ti vstopni pogoji določajo:
kako velik entalpijski padec mora doseči kača,
kolikšen del tega je občutno hlajenje (znižanje temperature),
kolikšen del je latentno hlajenje (odvlaževanje).
Višja vstopna temperatura (ob hkrati občutni vsebnosti vlage) pomeni višjo vstopno entalpijo in s tem večjo obremenitev hladilne kače in hladilnega agregata.
Tu sta vstopna temperatura in entalpija neločljivo povezana:
če je vstopna temperatura mešanega zraka previsoka, tudi dobra entalpijska logika ne more čarati – hladilna kača mora opraviti več dela;
če so vstopni pogoji dobro vodeni (pametno mešanje, pravilne pozicije loput, ustrezne odločitve o prostem hlajenju), hladilna kača vidi nižjo vstopno entalpijo in kompresor dobesedno »lažje diha«.
Z drugimi besedami: entalpijsko vodenje poskrbi, da mešani zrak, ki doseže hladilno kačo, v danem trenutku pride z najnižje razumno vstopne temperature in vlažnosti – brez žrtvovanja udobja v prostoru.
Vstopna temperatura in odločitve o prostem hlajenju
Večina ekonomajzerskih oziroma strategij prostega hlajenja je zgodovinsko izhajala iz zelo preprostega pravila:
“Če je vstopna temperatura zunanjega zraka nižja od notranje temperature, odpri loputo za zunanji zrak.”
Težava je v vlažnih podnebjih očitna: hladen, a vlažen zrak se skozi tako preprosto pravilo »pretihotapi« in tvoje »prosto hlajenje« spremeni v intenzivno razvlaževanje na hladilni kači.
Sodobne strategije to nadgradijo takole:
vstopna temperatura se uporabi kot prvi, osnovni sanity‑check,
entalpija (vstopna temperatura + vlažnost) pa je pravi odločevalec.
Logika AHU naprave se tako premakne v smer:
»Ali je vstopna temperatura zunanjega zraka nižja od notranje?«
»In, kar je še pomembneje, ali je entalpija zunanjega zraka dejansko nižja od entalpije povratnega zraka?«
Tak kombinirani pristop prinese najboljše iz obeh svetov:
temperatura kot intuitiven, enostaven in razložen prag,
entalpija kot natančen kriterij za odločanje na podlagi energije.
Če te zanima, kako se vse to povezuje z ravnanjem s hlajenjem in odpadno toploto v AHU napravah, ta članek ponuja praktičen pregled:
Učinkovito hlajenje in ravnanje z odpadno toploto v klimatskih napravah in pomen entalpije.
Kratek pregled: vstopna temperatura vs. entalpija pri odločitvah AHU
Za res jasno vlogo vstopne temperature si oglejmo strnjen pregled:
Vloga vstopne temperature in entalpije pri delovanju AHU
Poenostavljeno: vstopna temperatura je sprednja vrata, entalpija pa celovit pregled stavbe. Za resno optimizacijo AHU sta potrebna oba.
Vstopna temperatura, senzorji in pametne naprave
Ker je vstopna temperatura eden glavnih vhodov v izračun entalpije, je strategija senzorjev zelo pomembna.
Običajno se temperatura in vlažnost (in s tem vstopna entalpija) merita na:
vstopu zunanjega zraka,
vstopu povratnega zraka,
mešanem zraku (pred hladilno kačo).
Te meritve napajajo izračun entalpije v krmilniku, BMS ali neposredno v firmware senzorja.
Tu pridejo do izraza večsenzorske naprave: lahko merijo temperaturo, vlažnost in izračunavajo entalpijo na samih vstopnih točkah – torej tam, kjer se sprejemajo ključne odločitve.
Za OEM proizvajalce ali integratorje, ki želijo entalpijsko pripravljene signale (za AHU, rooftop enote ali prilagojene zračne sisteme), je tak modularni senzorski sistem zelo uporaben gradnik, ki poenostavi zasnovo: Multi-Sensor OEM Platform with BACnet / Modbus (including Enthalpy)
Če pa je cilj pripravljen, terensko usmerjen senzor, ki je posebej osredotočen na entalpijo na Modbus (protokol Modbus), je tale možnost zelo praktična za zajem vstopnih pogojev kot skupne energije:
Modbus Enthalpy Sensor
Zakaj si vstopna temperatura zasluži lastno pozornost
Zakaj torej celoten članek o vstopni temperaturi, če naj bi bila entalpija glavna zvezda?
Ker v realnih projektih:
vstopna temperatura je prva vrednost, v katero vsi pogledajo,
daje sidrišče za razumevanje, s čim se AHU v danem trenutku sooča,
je osnova praktično vseh starejših strategij – in ravno zato naravni most do entalpijskega vodenja.
Ko se ekipam ali strankam razlaga entalpija, je začetek pri vstopni temperaturi pogosto najlažji pristop:
“Vstopno temperaturo že spremljamo. Zdaj dodajamo še vlažnost in iz tega izračunamo bolj pošten energijski kazalnik – entalpijo –, da lahko AHU izbere zrak, ki je za obdelavo dejansko najcenejši.”
Od tu je le majhen konceptualni korak do širše slike vodenja po skupni energiji, kot je opisana v članku:
Enthalpijsko vodenje: kako naučiti AHU razmišljati o skupni energiji
Kako iz vstopne temperature narediti pametnejše projekte
Pri nadgradnji obstoječih AHU naprav in ekonomajzerskih funkcij, pri načrtovanju novih AHU z entalpijskim vodenjem od prvega dne ali pri razvoju HVAC‑osredotočene IoT / IIoT strojne in programske opreme vstopna temperatura ni le številka v trendu. Je izhodiščna točka vsakega izračuna entalpije in vsake energetske odločitve, ki jo sprejme AHU.
Zato se je smiselno do nje obnašati tako:
vstopne senzorje postaviti premišljeno (tja, kjer merijo dejanske vstopne pogoje),
temperaturo v logiki vedno kombinirati z vlažnostjo in entalpijo,
vstopno temperaturo uporabljati kot »vidno« metriko za razlago odločitev, entalpijo pa kot inteligentno metriko, ki te odločitve v resnici poganja.
