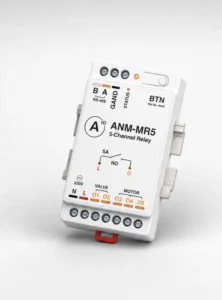

Alledio MR5 je kompakten 5‑kanalni relejni razširitveni modul za montažo na DIN‑letev, namenjen krmiljenju prek vodila RS485 Modbus v sistemih avtomatizacije stavb.
Zasnovan je za razširitev funkcionalnosti Alledio OEM sobne enote inAlledio OEM sobnega krmilnika. Lahko pa deluje tudi kot samostojen Modbus relejni modul, ki zagotavlja zanesljivo preklapljanje ventilatorskih konvektorjev, ventilov, razsvetljavnih krogov, ventilatorjev ter zaves/žaluzij z motornim pogonom ipd.
5‑kanalni Modbus relejni razširitveni modul se napaja z 230 V AC in ponuja pet relejnih izhodov (do 5 A na kontakt, s skupno omejitvijo 5 A preko skupne sponke COM).
Tri aplikacije, ki olajšajo integracijo:
- Fan Coil aplikacija (3‑stopenjski AC ventilator z medsebojnim blokiranjem vrtljajev ventilatorja + ogrevalni/hladilni ON/OFF ventili,
- Samostojni modul z releji -standalone relay mode; samostojni relejni način (pet prosto uporabnih relejev) in
- Zavesa/senčilo upravljanje- curtain/shading mode; (do dva pogona z varnim medsebojnim blokiranjem ukazov odpiranje/zapiranje)..
Zagon in konfiguiranje naprave potekata neposredno na modulu preko LED‑indikatorja in tipke za prednastavitev Modbus naslova ter ponastavitev na tovarniške nastavitve.
MR5 je prav tako zelo primeren za OEM integracijo, saj ponuja prilagodljivo in kompaktno relejno platformo, ki jo je mogoče vgraditi v tretje HVAC sisteme in rešitve za sobno avtomatizacijo.
Aplikacija: poslovne stavbe
Alledio MR5 je zasnovan za podporo širokemu spektru tipičnih scenarijev avtomatizacije stavb v komercialnih okoljih, kjer sta ključnega pomena prilagodljivo relejno krmiljenje in integracija prek Modbusa.
Krmiljenje sobnih ventilatorskih konvektorjev (FCU) v hotelskih sobah – Omogoča celovito sobno HVAC regulacijo s preklapljanjem 3‑stopenjskega ventilatorja ter ogrevalnih/hladilnih ventilov, običajno v povezavi s sobnim krmilnikom in hotelskim BMS‑om za energijsko učinkovito obratovanje.
FCU krmiljenje v pisarnah in sejnih sobah – Zagotavlja zanesljivo, po conah zasnovano regulacijo klime v pisarnah in konferenčnih prostorih, kjer posamezni prostori zahtevajo neodvisno upravljanje temperature in pretoka zraka.
Avtomatizacija zaves in žaluzij v hotelih in pisarnah – Krmili do dva motorizirana pogona za zavese ali žaluzije z varnim medsebojnim blokiranjem smeri pomika, s čimer podpira upravljanje dnevne svetlobe, zmanjševanje bleščanja in avtomatizirane sobne scene.
Razširitev izhodov sobnih krmilnikov – Preko Modbusa doda pet dodatnih relejnih izhodov, kadar osnovni krmilniki nimajo dovolj vhodno‑izhodnih točk, kar zmanjšuje potrebo po večjih ali dražjih krmilnikih.
Krmiljenje razsvetljave in pomožnih bremen – Omogoča preklapljanje več svetlobnih krogov, ventilatorjev ali drugih električnih porabnikov v razdelilnih omarah ter tako podpira centralizirane ali porazdeljene strategije krmiljenja v komercialnih objektih.
Aplikacija: stanovanjske stavbe
V stanovanjskih aplikacijah MR5 omogoča kompaktno in prilagodljivo krmiljenje HVAC‑sistemov, razsvetljave in funkcij udobja v stanovanjih, hišah in pametnih domovih.
Krmiljenje ventilatorskih konvektorjev v stanovanjih – Zagotavlja popoln nadzor nad sobnimi ventilatorskimi konvektorji, vključno s preklapljanjem hitrosti ventilatorja ter ogrevalnih/hladilnih ventilov, za konstantno bivalno udobje v vsakem prostoru.
Razširitev relejnih izhodov pametne hiše – Razširi obstoječi sistem pametnega doma z dodatnimi Modbus‑krmiljenimi izhodi, kar omogoča fleksibilno preklapljanje luči, ventilov ali drugih električnih bremen.
Krmiljenje zaves in žaluzij z motornim pogonom – Avtomatizira do dva motorja za zavese ali žaluzije na modul ter omogoča scenarijsko upravljanje, kot na primer »jutro«, »noč« ali »odsotnost«.
Centralizirano krmiljenje razsvetljave – Podpira omarno zasnovano arhitekturo razsvetljave, kjer z enim kompaktnim modulom znotraj sistema hišne avtomatizacije preklapljamo več svetlobnih krogov..
Avtomatizacija utiliti prostorov in kopalnic – Omogoča krmiljenje odvodnih ventilatorjev, grelcev brisač in drugih manjših porabnikov ter s tem avtomatizacijo na osnovi vlage, časovnih urnikov ali signalov zaznave prisotnosti oseb.

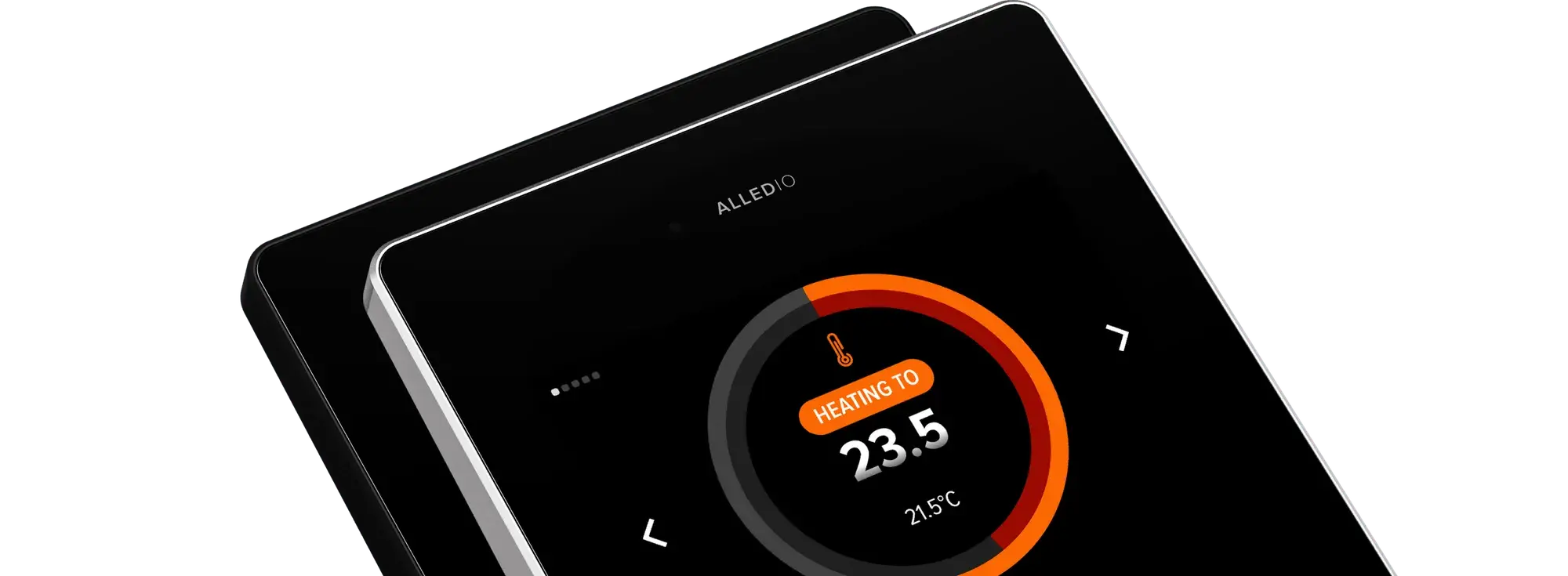

Integracija z Alledio sobno enoto in sobnim krmilnikom
MR5 Modbus relejni razširitveni modul se brezhibno integrira z Alledio OEM sobnimi krmilniki in Alledio OEM sobnimi enotami, razširja njuno izhodno zmogljivost ter omogoča porazdeljeno krmiljenje HVAC in funkcij sobne avtomatizacije po enem samem Modbus omrežju.
Številka artikla
Številka artikla: ALL-MR5
Različice Modbus relejnega razširitvenega modula
| MR5 – relejni razširitveni modul | 5‑kanalni Modbus relejni razširitveni modul (RS485) – 5 relejev, maks. 5 A na kontakt; maks. 5 A na relejni razširitveni modul. |
| MR3 – relejni razširitveni modul | 3‑kanalni Modbus relejni razširitveni modul (RS485) – 3 releji, maks. 5 A na kontakt; maks. 5 A na relejni razširitveni modul. |
Tehnične specifikacije za Alledio MR5 – 5‑kanalni Modbus relejni razširitveni modul (RS485)
| Napajanje | 230 V AC |
| Poraba energije | ~230 V, 3,5 VA (≈15 mA) |
| Izhodi | 5 relejev, maks. 5 A na kontakt; čeprav je vsak relejni kontakt deklariran do 5 A, je skupni tok preko skupne sponke COM omejen na največ 5 A. |
| Komunikacija | RS485 Modbus |
| LED indikator | Indikacija delovanja naprave (Heart Beat), indikacija Modbus naslova in indikacija nastavitvenega (Setup) načina. |
| Tipka | Za nastavitev Modbus naslova (privzeto 1) in za ponastavitev na tovarniške nastavitve. |
| Komunikacijski kabel | Prepleten par z ozemljitvenim vodnikom in folijskim oklopom ali enakovreden kabel, ki mora biti primeren za standard RS485. |
| Stopnja zaščite ohišja | IP30 |
| Okoljski pogoji | Od -40 °C do +80 °C, maks. 85 % rH, brez kondenzacije |
| Dimenzije izdelka | 81 mm × 44 mm × 34 mm (D × Š × V) |
| Masa izdelka | ~100 g |
| Standardi | CE, RoHS, WEEE |
| Material ohišja | ABS (samougasljiv material) |
| Država porekla | Slovenija, EU |
| Garancija | 1 leto |
Podatkovni list ALL‑MR5 – 5‑kanalni Modbus relejni razširitveni modul (RS485)
