Alledio MX-EXT je samostojen relejni modul za montažo na DIN letev, namenjen preklapljanju manjših bremen v HVAC sistemih in avtomatizaciji stavb. V razdelilni omari zagotavlja preklopne izhode za Alledio sobno enoto / sobni krmilnik in za druge Modbus krmilnike. Tipična bremena so motorji ventilatorskih konvektorjev (fan-coil), vklop/izklop ventili, pogoni zaves in razsvetljava.
Na voljo sta dve različici: MX-EXT5 s petimi delovnimi (NO) kontakti in MX-EXT3 s tremi. Kontakti imajo skupno sponko COM, lahko preklapljajo tokokrog z nazivno napetostjo 230 V AC (kontakt največ 250 V AC) in so od 24 V napajanja ločeni z ojačano izolacijo.
Uporaba:
- Ventilatorski konvektorji (fan-coil) s 3-stopenjskim AC ventilatorjem in vklop/izklop ventili (način 1, privzeto)
- Neodvisni relejni izhodi, npr. za razsvetljavo in ventilatorje (način 2)
- Krmiljenje pogonov zaves z zaporo odpiranja/zapiranja (način 3)
Podprta komunikacija: RS485 Modbus RTU – tovarniško: naslov 8, 115200 baud, 8N1
Različice:
- MX-EXT5 – 5 × delovni kontakt (NO)
- MX-EXT3 – 3 × delovni kontakt (NO)
Slike izdelka

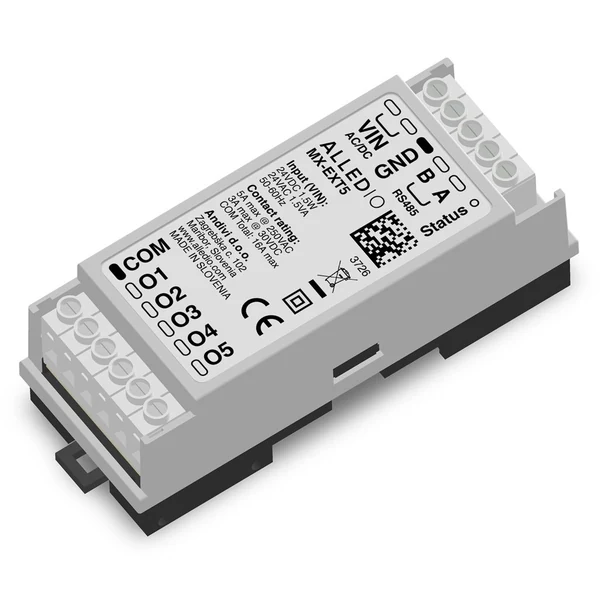

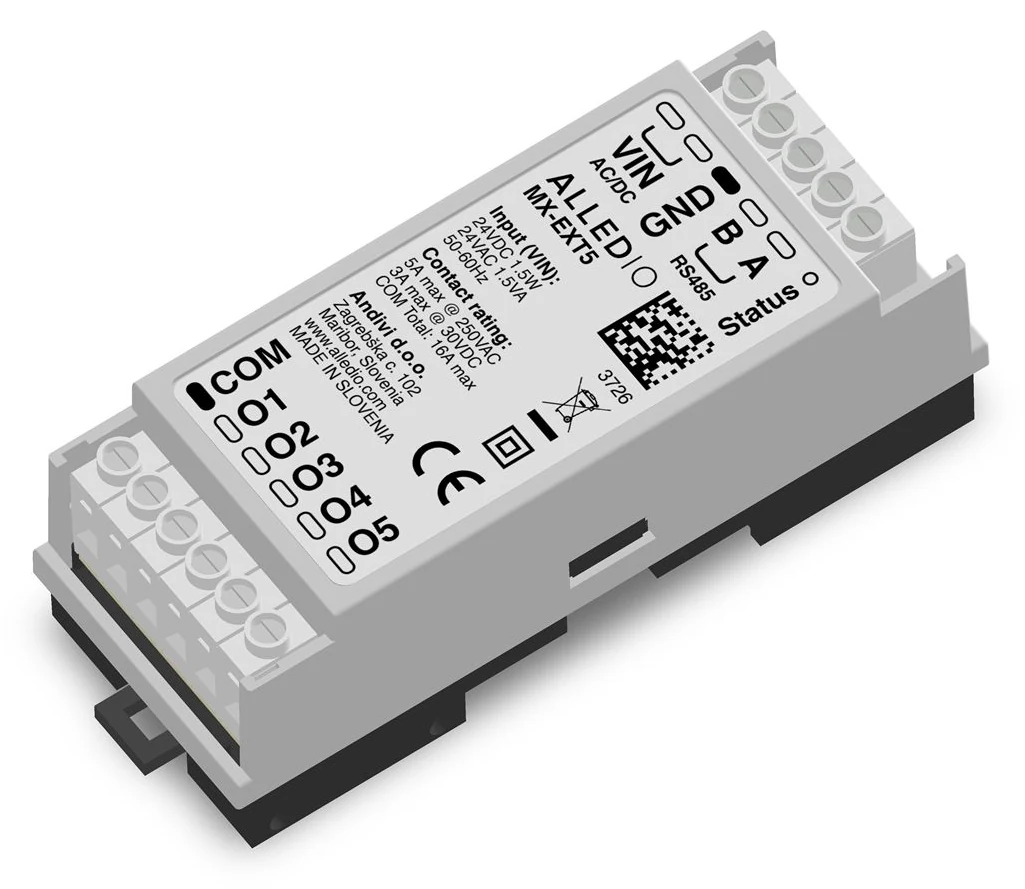

Alledio MX-EXT5 Modbus relejni modul za DIN letev
Merska risba, 35 × 89,6 × 31,25 mm (prikazan MX-EXT5, enake mere za MX-EXT3)
Razpored sponk MX-EXT5 (1–11)
Ključne lastnosti
- Dve različici: MX-EXT5 s 5 × SPST-NO kontakti, MX-EXT3 s 3 × SPST-NO kontakti, skupna sponka COM
- Preklopna zmogljivost: 5 A na kontakt pri 250 V AC (ohmsko), 3 A pri 30 V DC (ohmsko), največ 16 A skozi COM – preklaplja nazivno napetost 230 V AC
- 24 V napajanje: 24 V DC nazivno (18–42 V, neobčutljivo na polariteto) ali 24 V AC ± 25 %, 50–60 Hz
- Nizka poraba: 0,2 W pri odprtih kontaktih, največ 1,5 W pri vseh sklenjenih kontaktih
- Ojačana izolacija med kontaktnim tokokrogom in stranjo 24 V / RS485, izvedba razreda II
- RS485 Modbus RTU – tovarniško naslov 8, 115200 baud, 8N1; naslov, zapora motorja in maska skupine se nastavijo prek Modbusa
- Trije načini delovanja: 3-stopenjski fan-coil (privzeto), neodvisni releji, krmiljenje zaves
- Programska zapora s preklopom »break-before-make« za kontakte hitrosti ventilatorja in odpiranja/zapiranja (aplikacijska funkcija, ne varnostna funkcija)
- Kompaktno ohišje za DIN letev EN 60715 TH35, širina 35 mm, za zaprte razdelilne omare ali ohišja fan-coil enot
- Izdelano v Sloveniji, EU
Številka izdelka
MX-EXT5 · MX-EXT3 (številke artiklov in EAN bodo določene naknadno)
Različice Alledio MX-EXT
| Različica | Vloga | Tipična uporaba |
| MX-EXT5 | Relejni modul – 5 × NO kontakt, Modbus | Način 1: 2 × ventil + 3-stopenjski ventilator · Način 2: 5 kanalov · Način 3: 2 pogona zaves |
| MX-EXT3 | Relejni modul – 3 × NO kontakt, Modbus | Način 1: 3-stopenjski ventilator · Način 2: 3 kanali · Način 3: 1 pogon zaves + prosti rele |
Tehnične specifikacije za Alledio MX-EXT Modbus relejni razširitveni modul
| Različici | MX-EXT5: 5 × SPST-NO kontakt · MX-EXT3: 3 × SPST-NO kontakt. Skupna sponka COM |
| Napajanje DC | 24 V DC nazivno, 18–42 V, neobčutljivo na polariteto |
| Napajanje AC | 24 V AC ± 25 %, 50–60 Hz |
| Poraba moči | 0,2 W pri odprtih kontaktih · največ 1,5 W pri vseh kontaktih sklenjenih (100 % držalni cikel) |
| Tok kontaktov | 5 A na Ox pri 250 V AC ohmsko · 3 A pri 30 V DC ohmsko · največ 16 A skozi COM. Meje veljajo pri vklopu, vodenju in izklopu |
| Preklopna napetost | Preklaplja nazivno napetost 230 V AC; največ 250 V AC ali 30 V DC. En napetostni pas na COM – ne mešajte 230 V AC in male napetosti |
| Predvidena bremena | Motorji fan-coil enot, vklop/izklop ventili, pogoni zaves, razsvetljava |
| Življenjska doba | Električna: 100.000 preklopov pri 5 A, 250 V AC ohmsko · 200.000 preklopov pri 3 A, 30 V DC ohmsko. Mehanska: najmanj 5.000.000 preklopov |
| Stanje brez napajanja | Kontakti odprti (NO). Mikro prekinitev – ni varnostna ločilna naprava |
| Zaščita tokokroga | Ox in COM nista varovana. Namestite odklopnik ali varovalko, prilagojeno bremenu, največ 5 A na Ox; varovalni element na COM največ 16 A |
| Komunikacija | RS485 Modbus RTU. Tovarniško: naslov 8, 115200 baud, 8N1. Zaključitev vodila nastavljiva prek Modbusa (brez ali 120 Ω) |
| Komunikacijski kabel | Parica z ozemljitveno žico in folijskim oklopom ali enakovreden kabel |
| LED | AUTO: utripajoč sij in aktivnost. Ne prikazuje stanja kontaktov ali vodila |
| Izpad vodila | Odklop VIN odpre kontakte. Stanje kontaktov ob časovni prekoračitvi Modbusa ni varnostna funkcija |
| Izolacija | Ojačana izolacija med kontaktnim tokokrogom in stranjo 24 V / RS485 (IEC 60664-1, prenapetostna kategorija III, stopnja onesnaženosti 2, do 2.000 m). Uimp 6 kV. RS485 ni galvansko ločen od VIN |
| Izvedba | Razred II, dvojna izolacija, brez priključka za zaščitni vodnik |
| Material ohišja | Ohišje za DIN letev. Zgornji del PC, UL 94 V-0 · spodnji del PPO, UL 94 V-0 |
| Stopnja zaščite | IP30 (EN 60529) ob vgradnji v zaprto omaro ali ohišje fan-coil enote |
| Pogoji okolice | −20 °C do +50 °C, največ 85 % rV, brez kondenzacije (5 A / 16 A veljata v celotnem območju) |
| Nadmorska višina | Do 2.000 m |
| Skladiščenje | −25 °C do +70 °C, največ 85 % rV, brez kondenzacije |
| Dimenzije | 35 × 89,6 × 31,25 mm (Š × V × G) |
| Teža | Približno 100 g |
| Montaža | DIN letev EN 60715 TH35 v zaprti razdelilni omari, zaklenjeni krmilni plošči ali ohišju fan-coil enote. Opcijske stenske sponke (samo znotraj istega ohišja, niso priložene) |
| Sponke | Vijačne sponke, raster 5,00 mm, M2,5. Območje vpenjanja 30–12 AWG / 0,05–3,31 mm² (uporabite tulce). Dolžina odizolirane žice 6 mm. Zatezni moment 0,5 N·m |
| Presek vodnikov kontaktnega tokokroga | ≥ 0,75 mm² na Ox · ≥ 2,5 mm² za COM |
| Vrsta delovanja | Tip 1 (obratovalno krmiljenje), ni zaščitna naprava. Programska oprema razreda A |
| Standardi | Direktiva EMC 2014/30/EU, nizkonapetostna direktiva 2014/35/EU, direktiva RoHS 2011/65/EU, kot je bila spremenjena z (EU) 2015/863, WEEE 2012/19/EU. Ocenjeno po EN IEC 60730-1:2024/A11:2024, EN IEC 61000-6-2:2019, EN IEC 61000-6-3:2021, EN IEC 60664-1, EN 60068-2-1, -2-2, -2-14, -2-78, EN IEC 63000:2018 |
| Država porekla | Slovenija, EU |
| Garancija | 1 leto |
Načini delovanja
Obe različici sta tovarniško nastavljeni na način 1 (zapora motorja vklopljena, skupina motorja O1–O3). Način delovanja se nastavi prek Modbusa z zaporo motorja in masko skupine motorja (holding register 8).
Način 1 – Fan-coil (privzeto): 3-stopenjski AC ventilator + ventili
Namenjen fan-coil aplikacijam s 3-stopenjskim AC ventilatorjem, povezan prek Modbusa z Alledio sobno enoto / sobnim krmilnikom ali z drugimi krmilniki. Tovarniško O1–O3 pri obeh različicah krmilijo tri hitrosti ventilatorja; pri MX-EXT5 O4 in O5 krmilita dva vklop/izklop ventila. MX-EXT3 nima kontaktov za ventile. Programska zapora preprečuje hkraten vklop kontaktov v skupini motorja.
Način 2 – Samostojni releji: 5 ali 3 kanali
Neodvisni delovni kontakti (MX-EXT5: pet kanalov, MX-EXT3: trije), še vedno omejeni na 5 A na kontakt (ohmsko) in 16 A skozi COM. Zaporo motorja izklopite prek Modbusa.
Način 3 – Krmiljenje zaves: 2 pogona ali 1 pogon + prosti rele
MX-EXT5 krmili do dva pogona zaves na parih O1/O2 in O4/O5; O3 ostane neuporabljen. MX-EXT3 krmili en pogon na O1/O2; O3 ostane prosti rele za splošno uporabo. Odpiranje in zapiranje nikoli nista aktivna hkrati. Masko skupine motorja nastavite na uporabljeni par odpiranje/zapiranje.
Zapora hitrosti ventilatorja in zaves je aplikacijska funkcija, ne varnostna funkcija.

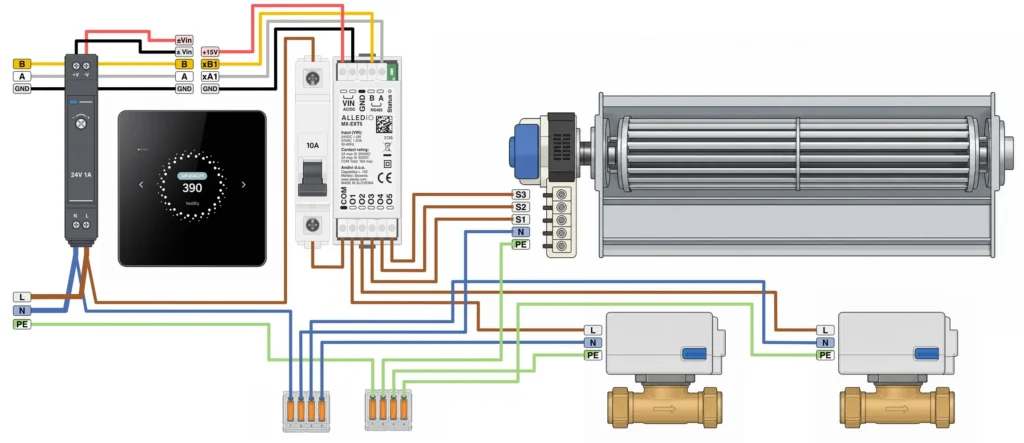

Primer načina 1 z MX-EXT5 (prerazporejeno: ventili na O1/O2, hitrosti ventilatorja na O3–O5, skupina motorja O3–O5)

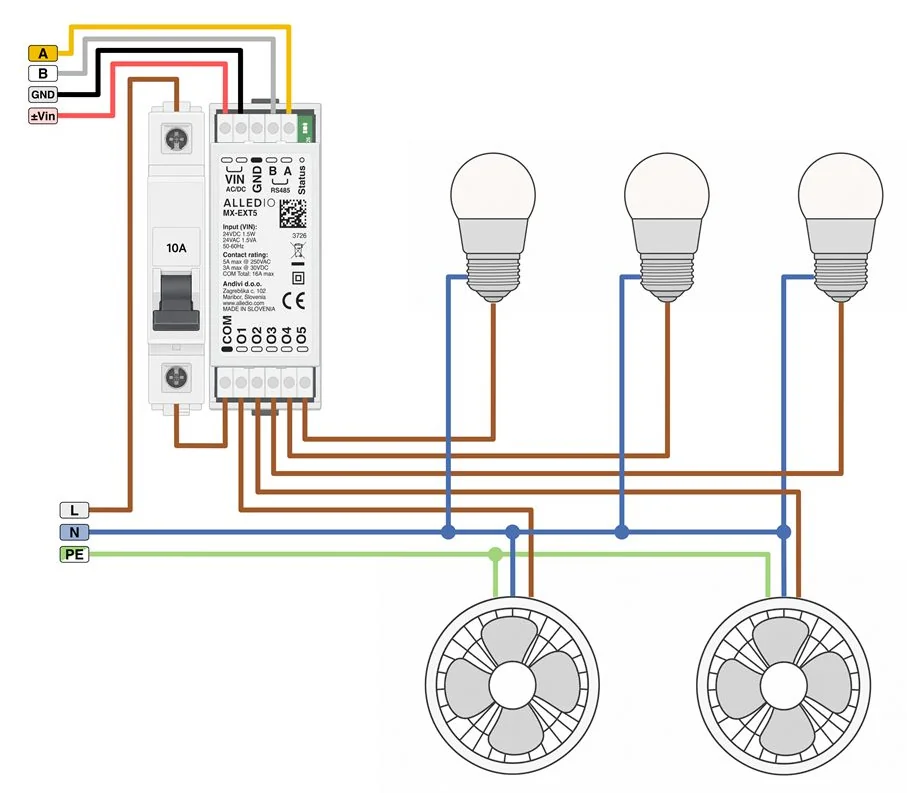

Primer načina 2 z MX-EXT5 – razsvetljava in ventilatorji (primer, ne tovarniška vezava)

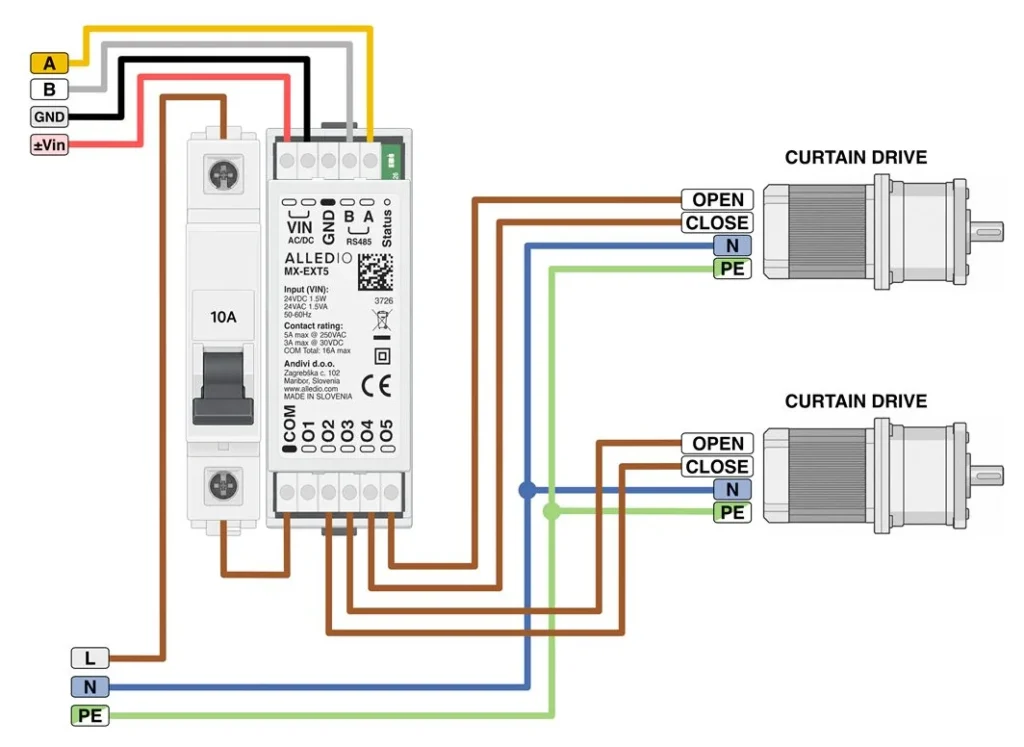

Način 3 – krmiljenje dveh pogonov zaves z MX-EXT5
Razpored sponk
Napajalne in komunikacijske sponke so pri obeh različicah enake. Obe različici sta tovarniško nastavljeni na način 1.
| Sponka | Oznaka | Funkcija (obe različici) |
| 1, 2 | VIN | Napajanje, 24 V DC nazivno (18–42 V) ali 24 V AC ± 25 %. Neobčutljivo na polariteto – DC lahko priključite v poljubni smeri |
| 3 | GND | Signalna masa. Ni zaščitna ozemljitev. Priporočeno pri dolgih povezavah ali pri napravah z različnimi napajanji |
| 4 | B | RS485 B |
| 5 | A | RS485 A |
MX-EXT5 · COM, O1–O5
| Sp. | Oznaka | Način 1 | Način 2 | Način 3 |
| 6 | COM | Skupna (COM) | Skupna (COM) | Skupna (COM) |
| 7 | O1 | Motor – stopnja 1 | Rele 1 | Motor – odpiranje 1 |
| 8 | O2 | Motor – stopnja 2 | Rele 2 | Motor – zapiranje 1 |
| 9 | O3 | Motor – stopnja 3 | Rele 3 | Ni v uporabi |
| 10 | O4 | Ventil | Rele 4 | Motor – odpiranje 2 |
| 11 | O5 | Ventil | Rele 5 | Motor – zapiranje 2 |

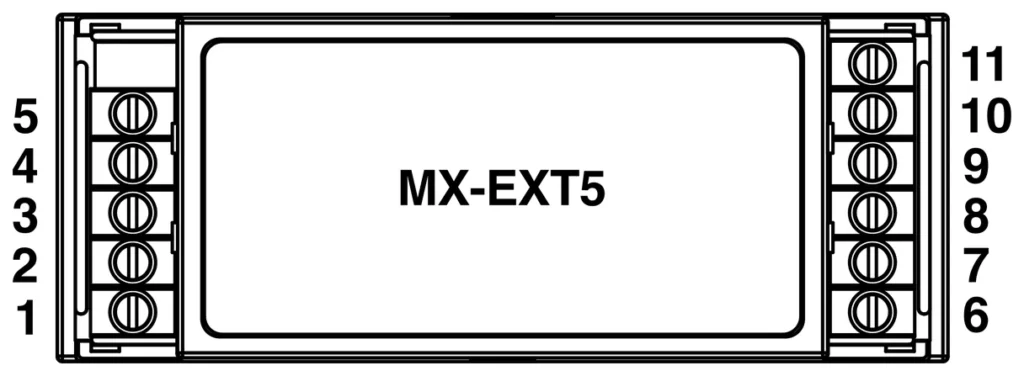

Razpored sponk MX-EXT5 (1–11)
MX-EXT3 · COM, O1–O3
| Sp. | Oznaka | Način 1 | Način 2 | Način 3 |
| 6 | COM | Skupna (COM) | Skupna (COM) | Skupna (COM) |
| 7 | O1 | Motor – stopnja 1 | Rele 1 | Motor – odpiranje |
| 8 | O2 | Motor – stopnja 2 | Rele 2 | Motor – zapiranje |
| 9 | O3 | Motor – stopnja 3 | Rele 3 | Rele 3 · prosti |

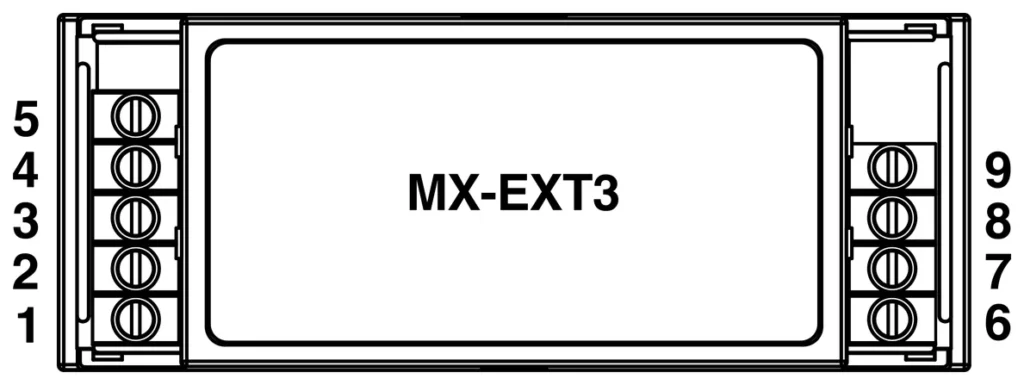

Razpored sponk MX-EXT3 (1–9)
Bremena se priključijo med posamezni kontakt Ox in COM. Skupni tok skozi COM največ 16 A. Vsi Ox na skupni COM morajo biti v istem napetostnem pasu – na isti COM ne mešajte 230 V AC in male napetosti. Kontakti Ox in COM niso varovani; namestite odklopnik ali varovalko, prilagojeno bremenu, največ 5 A na Ox. Priporočen presek: ≥ 0,75 mm² na Ox in ≥ 2,5 mm² za COM.
Modbus komunikacija
MX-EXT komunicira prek RS485 Modbus RTU. Naslov podrejene naprave, zapora motorja in skupina motorja se nastavijo prek Modbusa; podprte funkcijske kode so 01, 02, 03, 04, 05, 06, 15 in 16. Celotna tabela Modbus registrov je v tehničnem listu.
| Parameter | Možnosti | Tovarniško |
| Hitrost prenosa | 115200, fiksno v trenutni programski opremi | 115200 |
| Okvir / format | RTU, 8 podatkovnih bitov, brez paritete, 1 stop bit | 8N1 |
| Naslov | 1–247, shranjen v EEPROM | 8 |
| Zapora motorja | Izklop = neodvisni kontakti (način 2) · Vklop = kontakti v skupini se medsebojno izključujejo, break-before-make | Vklop |
| Skupina motorja | Bitna maska kontaktov v skupini zapore | O1–O3 |
| Zaključitev vodila | Nastavljivo prek Modbusa: brez ali 120 Ω | Brez |
Zagon: tovarniško nove naprave imajo vse naslov 8. Naprave zaganjajte posamično prek tovarniške serijske številke (holding registri 9–26) in ne vpisujte registra naslova, dokler ima več naprav še naslov 8. Modbus povežite samo z zaupanja vrednimi omrežji znotraj stavbe.
Velikost naprave

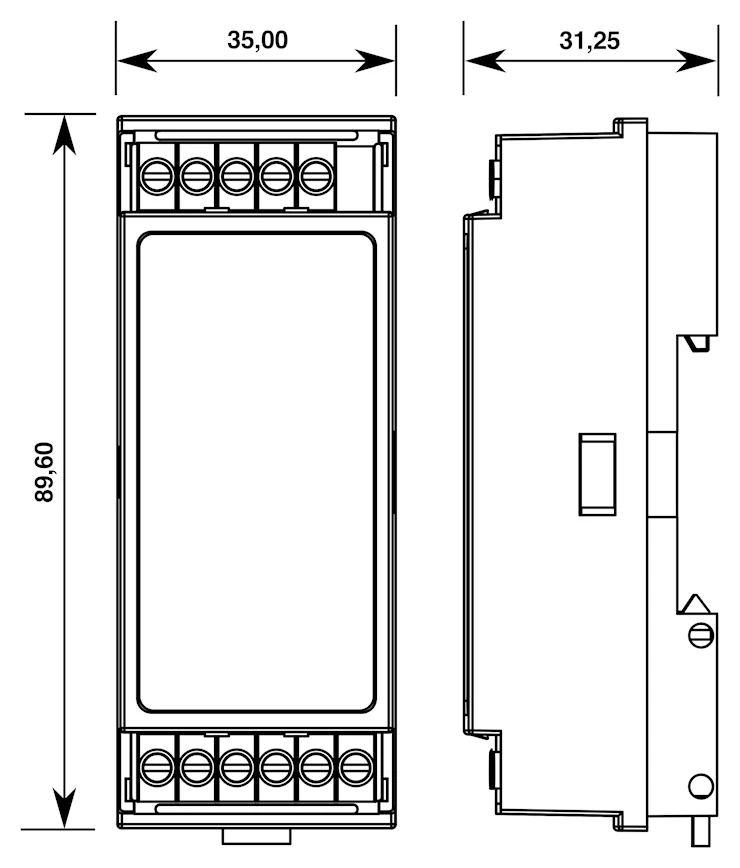

Merska risba, 35 × 89,6 × 31,25 mm (prikazan MX-EXT5, enake mere za MX-EXT3)
Vgradnja in varnost
- Napravo vgradite samo v zaprto razdelilno omaro, zaklenjeno krmilno ploščo ali ohišje fan-coil enote na DIN letev EN 60715 TH35; sponke ne smejo biti dostopne neusposobljenim osebam, ohišje pa mora modul varovati pred kondenzacijo.
- Na sponkah COM in O1–O5 (MX-EXT5) oziroma COM in O1–O3 (MX-EXT3) je lahko napetost 230 V AC. Vgradnjo in servis sme izvajati samo usposobljena oseba ob izklopljenem napajanju.
- Modbus sam po sebi nima avtentikacije ali šifriranja – ne povezujte ga z javnim internetom.
Tehnični list MX-EXT – Alledio MX Modbus relejni modul
Za Alledio sobno enoto in sobni krmilnik
MX-EXT v razdelilni omari zagotavlja preklopne izhode za Alledio OEM sobno enoto in Alledio OEM sobni krmilnik, povezan pa je prek RS485 Modbus RTU. V načinu 1 krmili tri hitrosti ventilatorja fan-coil enote, MX-EXT5 pa še dva vklop/izklop ventila – uporabniški vmesnik in regulacijska logika pa ostaneta v stenski napravi v prostoru. Uporabljate ga lahko tudi z drugimi Modbus krmilniki.
