SE Elektronic senzorji predstavljajo zanesljivo merilno raven za napredno avtomatizacijo objektov, predvsem v HVAC sistemih in sodobnih pametnih stavbah. Vse opisane SE izdelke lahko stranke iz Slovenije in Hrvaške naročijo pri podjetju Andivi, ki je uradni zastopnik za te trge.
Uvod: po krmilnikih zdaj še senzorji
V prvem blog prispevku smo predstavili napredne krmilnike SE Elektronic (serija E‑DDC), ki delujejo kot »možgani« sistema za avtomatizacijo objektov – od centralnega upravljanja do integracije v nadzorne sisteme BMS. V tem nadaljevanju se osredotočamo na senzoriko SE Elektronic, ki predstavlja »čute« sistema in omogoča natančno merjenje temperature, vlage, tlaka in kakovosti zraka za zanesljivo regulacijo.
SE Elektronic ima v segmentu »Sensorik, Aktorik für F‑Bus« ter »Sensorik, Aktorik konventionell« široko paleto tipal za uporabo v prostorih, kanalih, ceveh in na prostem, kar omogoča celovit nadzor nad podnebnimi in procesnimi parametri v stavbah. V kombinaciji s SE krmilniki tako dobite popolno verigo od merjenja do regulacije, kar je idealno za energetsko učinkovite in pametne objekte.
F‑Bus temperaturni senzorji SE Elektronic
Za F‑Bus komunikacijo SE Elektronic ponuja več specializiranih temperaturnih tipal, ki pokrivajo različne načine montaže in aplikacije. Med ključnimi modeli sta zunanje tipalo F‑SWT (zunanje temperaturno tipalo Pt1000, –35 do 70 °C, IP65) ter sobno tipalo F‑SRT (belo sobno temperaturno tipalo Pt1000, 0 do 50 °C, IP20) za natančno merjenje temperature v prostorih in zunanjosti.
Za aplikacije na ceveh in v kanalih so na voljo potopna tipala F‑STT v različnih dolžinah (F‑STT‑100‑6, F‑STT‑150‑6, F‑STT‑200‑6, F‑STT‑300‑6) ter kanalna tipala F‑SKT‑200‑4 in F‑SKT‑300‑4, vsa z merilnim območjem približno –35 do 100 °C in zaščito IP65. Za montažo na kabel ali neposredno na cevi sta na voljo tudi F‑SVT‑2M/F‑SVT‑6M (kabelska temperaturna tipala Pt1000) in F‑SAF (anležno tipalo za cevi z merilnim območjem –35 do 100 °C), ki so primerna za kotlovnice, distribucijo toplote in druge tehnične prostore.
Pregled F‑Bus temperaturnih tipal
| Model | Tip senzorja | Kratek opis |
|---|---|---|
| F‑SWT | Zunanji temperaturni senzor | Pt1000 tipalo za merjenje zunanje temperature, robustno ohišje IP65, primerno za fasade in zunanje tehnične prostore. |
| F‑SRT | Sobni temperaturni senzor | Elegantno belo sobno Pt1000 tipalo za natančno merjenje temperature v pisarnah in prostorih, zaščita IP20. |

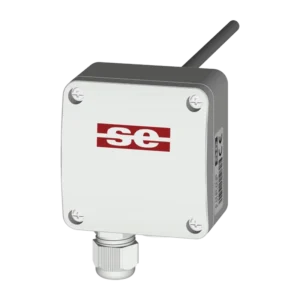

| F‑STT‑100/150/200/300 | Potopna temperaturna tipala | Potopna Pt1000 tipala različnih dolžin za merjenje temperature v ceveh, hranilnikih in energetskih sistemih (okoli –35 do 100 °C, IP65). |
| F‑SKT‑200/300 | Kanalna temperaturna tipala | Tipala Pt1000 za vgradnjo v zračne kanale, idealna za prezračevalne in klimatizacijske sisteme. |
| F‑SVT‑2M/6M | Kabelska temperaturna tipala | Kabelska Pt1000 tipala z različnimi dolžinami kabla za fleksibilno montažo na različnih mestih sistema. |
| F‑SAF | Naležno tipalo za cevi | Pt1000 tipalo za pritrditev na cev, primerno za merjenje temperature ogrevalnih in hladilnih vodov brez posega v medij. |

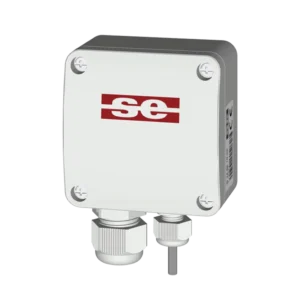

Zunanji temperaturni senzor
Kombinirana tipala za temperaturo in vlago
Kjer je poleg temperature pomembna tudi vlaga, SE Elektronic ponuja več kombiniranih tipal za F‑Bus, ki olajšajo projektiranje in montažo. Model F‑SRTH je sobno tipalo za temperaturo in vlago (0–50 °C, 0–100% r.F., IP30), primerno za poslovne prostore, pisarne in javne objekte, kjer je pomembno stabilno in udobno bivalno okolje.
Za zahtevnejše HVAC aplikacije v kanalih sta namenjena tipala F‑SKTH PE in F‑SKTHVOC PE, ki merita temperaturo in vlago v razponu približno –35/–10 do 80/50 °C in 0–100% r.F., vgrajena pa je tudi izračunska logika za entalpijo, rosišče, absolutno vlago in druge parametre. Takšna tipala omogočajo natančnejšo regulacijo klimatizacijskih naprav, rekuperacije in vlažilnikov ter pomagajo optimizirati porabo energije.
Pregled kombiniranih tipal (T + RH)
| Model | Tip senzorja | Kratek opis |
|---|---|---|
| F‑SRTH | Sobni T + RH senzor | Kombinirano sobno tipalo za temperaturo in relativno vlago, primerno za pisarne, učilnice in javne prostore. |
| F‑SKTH PE | Kanalni T + RH senzor | Kanalno tipalo za temperaturo in vlago z integriranimi izračuni entalpije, rosišča in absolutne vlage za napredno HVAC regulacijo. |
| F‑SKTHVOC PE | Kanalni T + RH + VOC senzor | Kanalno tipalo, ki poleg temperature in vlage meri še VOC indeks, idealno za prezračevalne sisteme s poudarkom na kakovosti zraka. |

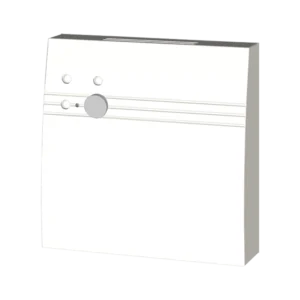

Sobni T + RH senzor
Senzorji kakovosti zraka: CO₂ in VOC
Za moderne pametne stavbe, šole, pisarne in druge prostore, kjer je kakovost zraka ključna, ima SE Elektronic v ponudbi napredna sobna tipala CO₂ in VOC. Model F‑SRCO2 združuje merjenje temperature, vlage in CO₂ (npr. 400–2000 ppm), omogoča samodejno ali ročno kalibracijo in nastavljive mejne vrednosti za optične in zvočne alarme ob preseganju mej CO₂.
Model F‑SRVOC pa združuje temperaturo, vlago in VOC indeks (0–500), s čimer omogoča nadzor nad prisotnostjo hlapnih organskih spojin in splošno kakovostjo zraka v prostoru. Takšni senzorji so idealni za aplikacije, kjer želite avtomatsko prilagajati prezračevanje glede na dejansko obremenitev prostora in prisotnost ljudi, kar povečuje udobje in zmanjšuje energijske stroške.
Pregled senzorjev kakovosti zraka
| Model | Tip senzorja | Kratek opis |
|---|---|---|
| F‑SRCO2 | Sobni CO₂ + T + RH senzor | Sobni senzor, ki meri CO₂, temperaturo in vlago, z možnostjo kalibracije in nastavljivimi alarmnimi pragovi za vizualno in zvočno signalizacijo. |
| F‑SRVOC | Sobni VOC + T + RH senzor | Sobni senzor za VOC indeks, temperaturo in vlago, namenjen nadzoru kakovosti zraka in prilagajanju prezračevanja dejanski obremenitvi prostora. |
| F‑SKCO2 | Kanalski CO₂ senzor | Kanalski CO₂ senzor z možnostjo priklopa zunanjega T/RH tipala, primeren za nadzor dovodnega ali odvodnega zraka v prezračevalnih sistemih. |
Kanalski CO₂ senzor
F‑Bus senzorika kot del celotnega sistema
F‑Bus senzorji SE Elektronic (temperaturni, vlažnostni, CO₂, VOC in diferenčni tlačni senzor F‑SDP‑50‑1) so zasnovani za neposredno integracijo v F‑Bus omrežje, kar poenostavi ožičenje in komunikacijo s krmilniki. Diferencni tlačni senzor F‑SDP‑50‑1 (–50 do 50 hPa, IP54) je idealen za nadzor tlaka v kanalih, filtrih in prezračevalnih sistemih ter omogoča učinkovito regulacijo ventilatorjev in nadzor filtrov.
Skupaj z univerzalnimi IO moduli, aktuatorji ventilov in klapenskimi pogoni iz istega kataloga tvorijo F‑Bus senzorji modularen in razširljiv sistem za avtomatizacijo HVAC in tehničnih instalacij. Ker so tipala projektirana na Pt1000 standard in tipična področja merjenja, je njihova integracija enostavna tudi v kombinaciji z drugimi sistemi oziroma BMS platformami.
Pregled F‑Bus senzorike in IO modulov
| Model | Tip senzorja / modula | Kratek opis |
|---|---|---|
| F‑SDP‑50‑1 | Diferencialni tlačni senzor | F‑Bus senzor za merjenje tlačne razlike –50 do 50 hPa, idealen za nadzor filtrov, tlak v kanalih in regulacijo ventilatorjev. |
| F‑FM‑AM | Univerzalni IO modul | Modul z univerzalnimi vhodi in izhodi za povezavo različnih senzorjev in aktorjev v F‑Bus/Modbus okolje. |
| F‑UNI‑IO V20 | Razširjen univerzalni IO modul | Naprednejši IO modul z več univerzalnimi vhodi ter analognimi in digitalnimi izhodi za kompleksnejše aplikacije. |
Konvencionalna senzorika za klasične aplikacije
Poleg F‑Bus senzorjev ponuja SE Elektronic tudi klasična (konvencionalna) tipala brez F‑Bus komunikacije, ki jih je mogoče priključiti na različne regulacijske sisteme. Sem sodijo sobna tipala SRT‑UP 55 in SRT‑PT1000, potopna tipala STT‑xxx‑PT1000, kanalna tipala SKT‑300‑4‑PT1000, kabelska tipala SVT‑6M‑PT1000 in Rauchgas tipalo SVTRG‑PT1000 z razširjenim območjem do približno 200 °C.
Ta tipala so primerna za projekte, kjer se uporablja klasično ožičenje in analogni signali, hkrati pa želite kakovost in zanesljivost SE Elektronic tudi v enostavnejših sistemih. Zaradi standardnega Pt1000 senzorja omogočajo enostavno povezavo na večino regulacijskih naprav in DDC krmilnikov na trgu ter različne BMS sisteme.
Pregled konvencionalnih tipal
| Model | Tip senzorja | Kratek opis |
|---|---|---|
| SRT‑UP 55 / SRT‑PT1000 | Sobna temperaturna tipala | Klasična sobna Pt1000 tipala za podometno ali nadometno montažo v standardnih 55 mm okvirjih. |
| STT‑xxx‑PT1000 | Potopna temperaturna tipala | Potopna Pt1000 tipala različnih dolžin za aplikacije v ceveh in hranilnikih, z dobro mehansko zaščito (IP65). |
| SKT‑300‑4‑PT1000 | Kanalno temperaturno tipalo | Klasično kanalno tipalo Pt1000 za merjenje temperature zraka v prezračevalnih kanalih. |
| SVT‑6M‑PT1000 | Kabelsko temperaturno tipalo | Kabelsko tipalo Pt1000 z 6 m kablom za fleksibilno polaganje in montažo na mestih, kjer je vgradnja ohišja otežena. |
| SVTRG‑PT1000 | Rauchgas temperaturno tipalo | Kabelsko tipalo Pt1000 za višje temperature dimnih plinov, primerno za kurilnice in dimovodne sisteme. |

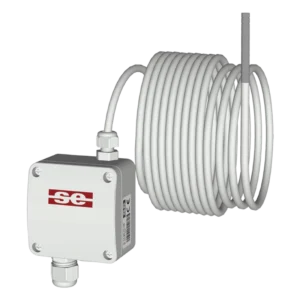

Kabelsko temperaturno tipalo
SE senzorji pri Andivi in napoved naslednjih člankov
Vsi opisani SE senzorji – od F‑Bus temperaturnih, kombiniranih tipal za vlago in temperaturo, CO₂/VOC senzorjev do konvencionalnih merilnih elementov – so na voljo pri podjetju Andivi, ki uradno zastopa SE Elektronic v Sloveniji in na Hrvaškem.
Ta prispevek je drugi v seriji blog člankov o SE Elektronic – v prvem smo predstavili napredne krmilnike za avtomatizacijo objektov, tukaj pa smo se osredotočili na senzoriko, ki krmilnikom zagotavlja zanesljive podatke. V naslednjih mesecih bomo podrobneje predstavili še sobno avtomatizacijo ter posluževane elemente (uporabniške vmesnike, sobne enote in panele), da boste dobili celovito sliko, kako lahko SE rešitve v kombinaciji z Andivi podporo zaokrožijo vaš projekt v sodobno, učinkovito in pametno zgradbo.
