Večina stavb še vedno obravnava aktuatorje kot poslušne, a rahlo premalo izkoriščene delavce: »tu imaš 0–10 V signal, ne sprašuj preveč.« Sobni krmilnik za aktuatorje to logiko obrne. Namesto slepih ukazov deluje kot lokalni paket »možganov in čutov«, ki ve, zakaj ventilu, loputi ali aktuatorju naroča premik – in kako ta odločitev vpliva na udobje, energijo in stabilnost sistema.
Alledio Room Controller (Alledio OEM sobni krmilnik) se tej vlogi zelo dobro prilagodi. Z elegantno stekleno fronto, zaslonom na dotik, vgrajenimi tipali in fleksibilnimi vhodi/izhodi lahko deluje kot sobni krmilnik za aktuatorje v številnih scenarijih: od klasičnih VAV aktuatorjev v pisarnah, prek termičnih aktuatorjev na razdelilnikih, do manjših loput v hotelskih sobah ali sejnih prostorih.
V nadaljevanju si ogledamo, kako to izgleda v praksi – in zakaj si vaši aktuatorji zaslužijo pametnejšega šefa.
Od FCU‑jev do »karkoli z aktuatorjem«
Osnovni primer uporabe, ki ga pozna veliko ljudi, je sobni krmilnik za ventilatorske konvektorje (Fan coil units, FCUs). V ozadju pa ista strojna oprema deluje kot univerzalno krmilno vozlišče:
več analognih izhodov (npr. 0–10 V) za modulacijske aktuatorje,
digitalni izhodi za vklop/izklop ali stopenjsko krmiljenje,
integrirana tipala za temperaturo, vlažnost, opcijsko CO₂ in prisotnost,
senzor svetlosti, ki poskrbi, da je zaslon ponoči diskreten.
Če to obrnemo, dobimo sobni krmilnik za aktuatorje, ki lahko:
modulira ventile na razdelilnikih talnega ogrevanja,
krmili lopute v VAV ali CAV škatlah,
upravlja mešalne ventile ali bypass aktuatorje v manjših strojnicah,
vodi motorizirane radiatorske ventile v bolj premium prostorih,
upravlja zunanje lamelne žaluzije ali fasadne elemente, povezane s strategijami izrabe sončnih dobitkov.
Namesto posebnega krmilnika za vsak tip aktuatorja uporabimo eno prilagodljivo platformo, pri kateri konfiguracija in firmware določita, kaj krmili. Tu pride do izraza OEM‑prijazna (OEM‑friendly) narava platforme.
Tipični scenariji krmiljenja aktuatorjev
1. VAV lopute v pisarnah

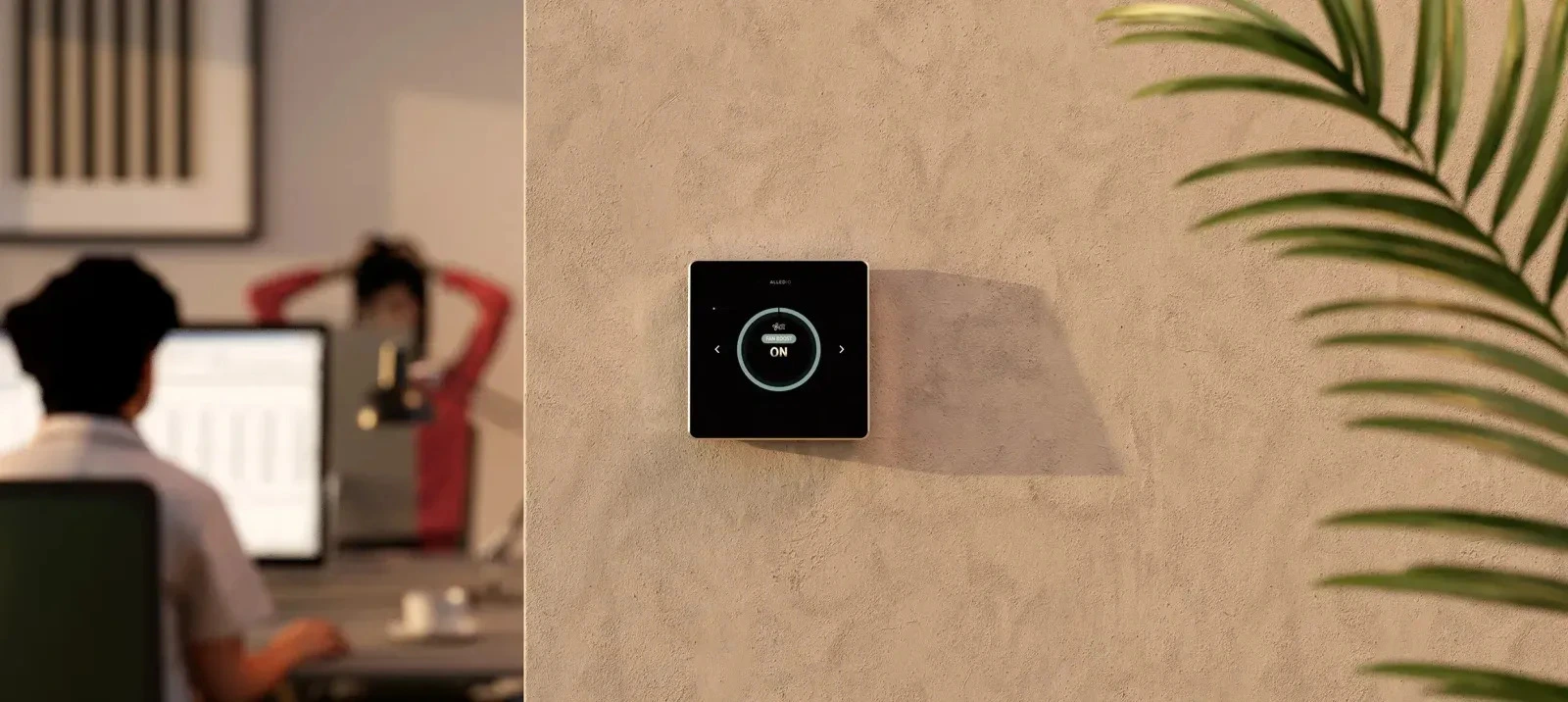

V sodobni pisarni ima vsaka cona pogosto VAV škatlo z aktuatorjem na loputi. Alledio Room Controller lahko:
meri sobno temperaturo in CO₂,
z zaznavanjem prisotnosti razlikuje med zasedenimi in nezasedenimi obdobji,
pošilja 0–10 V regulacijski signal aktuatorju VAV lopute,
po želji zagotavlja še drugi analogni izhod za ventil grelne tuljave (reheat) v hladnejših podnebjih.
Rezultat je lokalna regulacijska logika, ki ohranja pretok zraka in temperaturo pod nadzorom, ne da bi morala centralna klimatska naprava (AHU) mikroupravljati vse cone. Ko v prostoru nikogar ni, krmilnik samodejno zniža nastavljene vrednosti pretoka, prihrani energijo in ohrani zdrav minimalni pretok.
2. Razdelilnik sevalnega ogrevanja s termičnimi aktuatorji
Pri talnem ogrevanju ali stropnih panelih razdelilniki pogosto uporabljajo majhne termične aktuatorje, ki odpirajo in zapirajo posamezne zanke. Sobni krmilnik za aktuatorje lahko:
na podlagi temperature in povratnih informacij z zank odloča, katere zanke se odprejo,
upravlja več on/off ali PWM signalov za termične aktuatorje,

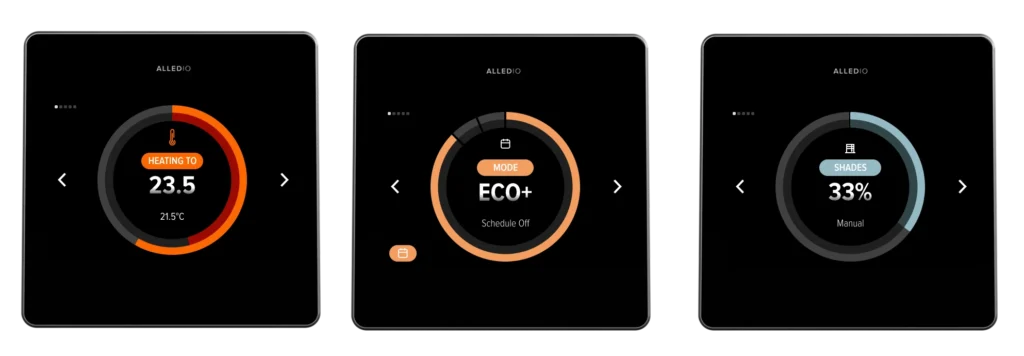

prek zaslona na dotik omogoča nastavitev sobne temperature, načinov (Comfort, Eco) in časovnih urnikov,
prikazuje stanje posamezne zanke, kar je zelo uporabno, ko monterji ali upravitelji iščejo „hladne točke“.
Tako sobni krmilnik ni več le lep termostat, ampak lokalni upravljalec zank, ki aktuatorjem daje ukaze na podlagi dejanskih razmer v prostoru.
3. Mešalni in trikrpotni ventili
V kompaktnih strojnicah ali pri lokalnih mešalnih postajah pogosto najdemo trikrpotne ventile z aktuatorji, ki regulirajo temperaturo mešane vode. Krmilnik lahko:
prek zunanjih tipal nadzira temperaturo dovedene in povratne vode,
z PID regulacijo pozicionira aktuator preko 0–10 V signala,
prek Modbusa posreduje ciljni in dejanski položaj v BMS,
nudi preprost lokalni UI za nastavitve, ročne prehode in servisne režime.
Namesto namenskega mini‑PLC tako sobni krmilnik za aktuatorje združuje regulacijsko zanko in uporabniški vmesnik v eni napravi.
4. Fasadni in senčilni aktuatorji
V stavbah z zunanjimi lamelami ali motoriziranimi senčili je mogoče aktuatorje povezati s položajem sonca, osvetljenostjo in sobno temperaturo. Z uporabo senzorja svetlosti in notranje logike lahko krmilnik:
vodi aktuatorje lamel preko analognih ali stopenjskih signalov,
združi nadzor sončnih dobitkov s preprečevanjem bleščanja in zagotavljanjem udobja,
uporabniku ponudi preprost vmesnik: Odprto, Polovično, Zaprto oziroma scene, kot sta Delo in Predstavitev.
Krmilnik tako postane lokalni „možgani fasade“, ki uravnavajo razmerje dnevne svetlobe, bleščanja in toplote.
Zakaj je sobni krmilnik za aktuatorje boljši od „neumnega“ I/O modula
Teoretično bi lahko aktuatorje preprosto priklopili na polje I/O modul in prepustili vse BMS‑u. Zakaj se torej sploh ukvarjati z namenskim sobnim krmilnikom?
1. Lokalno odločanje
Kadar so pomembni zakasnitev, robustnost ali „fallback“ obnašanje, je bolje, da regulacijska zanka živi blizu aktuatorja. Sobni krmilnik lahko ohranja varno, predvidljivo delovanje tudi, če višjenivojska omrežja začasno odpovejo.
2. Lokalni feedback in interakcija
Za zagon, odpravljanje napak in interakcijo končnih uporabnikov je majhen zaslon na dotik na nivoju prostora neprecenljiv. V realnem času vidimo merjene vrednosti, izhodne signale za aktuatorje in lahko takoj preizkusimo odziv – brez prenašanja prenosnika v vsak prostor.
3. Učinkovitejše inženirstvo
Uporaba standardne naprave, ki jo je mogoče s konfiguracijo preoblikovati v različne vloge aktuatorjev, poenostavi projektiranje in vzdrževanje. Ekipa se ne rabi učiti pet različnih krmilnikov za pet rahlo različnih nalog.
Inteligenca + integracija: protokoli in vloge
V sodobni avtomatizaciji stavb aktuatorji redko delujejo samostojno. Sobni krmilnik za aktuatorje mora znati sodelovati z drugimi elementi sistema.
Krmilnik lahko komunicira prek Modbusa z nadrejenimi sistemi ali podrejenimi napravami.
Lahko deluje kot Modbus master ali Modbus slave, odvisno od tega, ali koordinira druge naprave na polju ali zgolj poroča svoj status BMS‑u.
Ker je platforma OEM‑friendly, se lahko po potrebi doda tudi podpora za proprietary protokole, kjer to zahtevajo projektne specifikacije.
Ista naprava lahko zato brez težav živi v klasični BMS hierarhiji ali v bolj sodobnih, „edge‑oriented“ arhitekturah z razpršeno logiko.
Urniki, scene in pametnejše krmiljenje aktuatorjev
Aktuatorjem je vseeno za čas, stavbam pa ni. Strategija krmiljenja je veliko bolj čista, kadar sobni krmilnik za aktuatorje vključuje logiko urnikov in scen:
7‑dnevni urniki z več časovnimi intervali na dan, ki določajo setpointe in načine,
scene, ki v enem koraku spremenijo več izhodov hkrati (npr. „Seja se je začela“ – prilagoditev VAV lopute, zapiranje zunanjih žaluzij, sprememba setpointa),
strategije znižanja (setback), ki v neaktivnih urah zmanjšajo odpiranje ventilov ali položaje loput, hkrati pa ohranjajo minimalno prezračevanje ali zaščito pred zmrzaljo.
Z lokalno vgrajeno logiko ostanejo aktuatorji odzivni, rutinsko upravljanje vzorcev pa ne obremenjuje centralnega sistema.
Prilagoditev: od podatkovnih točk do brandinga
Ker je krmilnik zasnovan kot OEM‑friendly platforma, ga je mogoče prilagoditi različnim projektom in blagovnim znamkam:
seznami podatkovnih točk se lahko fiksirajo, razširijo ali preslikajo tako, da BMS vidi točno tiste objekte, ki jih pričakuje,
lastniške sekvence ali varnostne rutine je mogoče vgraditi v firmware, tako da se sobni krmilnik za aktuatorje obnaša kot „nativni“ del vaše produktne linije,
vizualni dizajn je prilagodljiv: logotipi, barvne sheme in celo tisk na steklo se lahko ujemajo z identiteto proizvajalca ali konceptom interierja.
Za končnega uporabnika krmilnik izgleda kot vaš izdelek. Za integratorja se obnaša kot dobro strukturiran, dokumentiran kos opreme za avtomatizacijo stavb. Za projekte, ki potrebujejo enoten stenski vmesnik skupaj s krmiljenjem aktuatorjev, Andivijeva prilagodljiva sobna enota ponuja enako OEM‑prijazno prilagodljivost z integriranim zaslonom na dotik.
Primeri iz prakse, kjer se to obrestuje
Obnova pisarniškega nadstropja: zamenjava starih termostatov in pnevmatskih regulacij s fleksibilnim sobnim krmilnikom, ki lahko na coni upravlja VAV lopute, ventile reheat in strategije povezane z zasedenostjo.
Butični hotel: ena enota na sobo za upravljanje ventilatorskega konvektorja, aktuatorjev loput za sveži zrak in senčil, z urejenim, blagovni znamki prilagojenim vmesnikom.
Laboratorij ali čist prostor: lokalno krmiljenje loput za vzdrževanje tlaka in modulacijskih ventilov, z natančnim poročanjem ključnih vrednosti nadzornemu sistemu in jasnimi alarmi.
Stavbe mešane rabe: stanovanjski, trgovski in pisarniški del imajo različne strategije aktuatorjev, ekipa za inženiring pa vseeno uporablja eno standardno platformo.
V vseh teh primerih aktuatorji niso več „neumni končni porabniki napetosti“, ampak del lokalnega mikrosistema z lastno logiko in povratnimi informacijami.
Zakaj se splača odpreti pogovor
Prehod na sobni krmilnik za aktuatorje ni toliko dodajanje nove škatle, temveč drugačen način razmišljanja o lokalnem krmiljenju:
aktuatorji dobijo namenskega, s senzoriko bogatega in uporabniku prijaznega krmilnika,
integratorji dobijo standardno platformo z dovolj fleksibilnosti za različne tuljave, lopute ali ventile,
lastniki stavb dobijo boljše udobje, boljše poročanje in lepši kos strojne opreme na steni.
Če se v vaših projektih aktuatorji še vedno obravnavajo kot preprosti porabniki napetosti na koncu dolge krmilne verige, je morda čas, da jim zagotovite pametnega lokalnega partnerja. Dobro zasnovan sobni krmilnik za aktuatorje spremeni vsako cono iz „še enega končnega elementa“ v majhen, inteligenten gradnik stavbe – in prav tam se pogosto začne res robustna in učinkovita avtomatizacija.
