Namestitev BACnet senzorja je eno. Vedeti, ali dejansko pravilno deluje, je nekaj povsem drugega. Ne glede na to, ali izvajate zagon novega sistema ali odpravljate napake na obstoječem, vam jasen, metodičen postopek testiranja Alledio BACnet senzorja prihrani čas, odpravi ugibanje in iz potencialno frustrirajočega popoldneva naredi čist, samozavesten zaključek projekta.

Ta vodič zajema senzorje z BACnet MS/TP in BACnet/IP protokoloma, vas korak za korakom vodi skozi praktične diagnostične postopke, predstavi brezplačna orodja, ki jih lahko uporabite takoj, ter odgovori na najpogostejša vprašanja, ki se pojavljajo pri testiranju BACnet senzorjev.

Table of Contents

Testiranje Alledio BACnet MS/TP senzorja — korak za korakom

BACnet MS/TP (Master-Slave/Token-Passing) komunicira prek serijskega vodila RS‑485. Predstavljajte si ga kot pogovor v prostoru, kjer lahko istočasno govori samo ena oseba – »žeton« določa, kdo je na vrsti. Če so ožičenje, naslavljanje ali baudna hitrost nastavljeni napačno, se celoten »pogovor« podre.

Korak 1: Pregled fizičnega ožičenja

Preverite RS‑485 priključke na Alledio BACnet senzorju. Senzor uporablja 2‑žilno ali 3‑žilno RS‑485 povezavo. Preverite, ali sta sponki A (neinvertirajoča) in B (invertirajoča) pravilno in dosledno povezani po celotnem odseku vodila. Zamenjana A/B vodnika sta eden najpogostejših – in najlažje spregledanih – vzrokov za nedelovanje komunikacije.

Uporabite prepleten (twisted-pair) kabel, po možnosti oklopljen. Pri daljših razdaljah ali v električno »hrupnem« okolju namestite 120‑ohmski zaključni upor na vsak fizični konec RS‑485 segmenta. Manjkajoča ali podvojena zaključitev povzroča odboje signala, ki kvarijo podatke in jih je brez ustreznih orodij zelo težko diagnosticirati.

Preverite tudi napajanje senzorja – primerjajte napajalno napetost s specifikacijami Alledio senzorja in preverite, ali je napajalnik stabilen ter ustrezno ozemljen.

Korak 2: Nastavitev naslova naprave in baudne hitrosti

Vsaka naprava v BACnet MS/TP omrežju mora imeti svoj edinstven MAC naslov (običajno 1–127 za »master« naprave). Pri Alledio BACnet senzorju se naslov naprave nastavlja prek DIP stikal ali prek konfiguracijskega vmesnika senzorja. Dvakrat preverite, da si nobeni dve napravi na istem segmentu ne delita istega naslova – tak tih konflikt povzroča občasne, težko sledljive napake.

Uskladite baudno hitrost na vseh napravah v segmentu. Pogoste vrednosti so 9600, 19200, 38400 in 76800 bps. Že ena sama naprava z napačno baudno hitrostjo lahko ustavi komunikacijo na celotnem segmentu.

Korak 3: Pregled omrežja z BACnet diagnostično programsko opremo

Z računalnik ali prenosnik se povežite na RS‑485 vodilo z USB‑v‑RS‑485 pretvornikom. Odprite BACnet diagnostično orodje (glejte razdelek o brezplačni programski opremi spodaj) in ga nastavite na enako baudno hitrost kot vaše omrežje. Zaženite Who‑Is broadcast in opazujte, ali Alledio senzor odgovori s sporočilom I‑Am.

Če odziva ni, preverite COM vrata in nastavitve baudne hitrosti v programski opremi. Če se naprava še vedno ne pojavi, se vrnite na koraka 1 in 2, preden nadaljujete.

Korak 4: Branje trenutnih vrednosti (Present Value) iz BACnet objektov

Ko je naprava najdena, odprite njen seznam objektov. Alledio BACnet senzor izpostavlja več merilnih točk kot BACnet objekte – temperaturo, vlago, tlak, VOC, CO2 in delce v zraku (PM). Preberite lastnost Present Value pri vsakem objektu in preverite, ali vrednosti ležijo v fizično smiselnih mejah.

Temperatura prostora mora odražati dejanske razmere v okolju. Vrednost, ki je »zmrznjena« na 0 ali poroča kodo napake, praviloma kaže na težavo s senzorjem, napačno preslikavo objekta ali na težavo v internem merilnem tokokrogu senzorja.

Korak 5: Preverjanje doslednega osveževanja podatkov skozi čas

Nekaj minut spremljajte lastnosti Present Value. Večina BACnet senzorjev osvežuje podatke po določenem COV (Change of Value) pragu ali v ciklu spraševanja (polling). Če so vrednosti zamrznjene ali se posodabljajo neenakomerno, preverite morebitne napake v ožičenju, konflikte naslovov ali mejno (nestabilno) napajanje. Dosledna, gladka osveževanja potrjujejo, da senzor deluje, kot je pričakovano.

Testiranje Alledio BACnet/IP senzorja — korak za korakom

BACnet/IP komunicira prek standardnega Ethernet/IP omrežja in uporablja UDP na vratih 47808 (zapisanih kot 0xBAC0 – da, namerno in kar duhovito). Za razliko od skupnega serijskega vodila pri MS/TP, BACnet/IP deluje prek vaše obstoječe omrežne infrastrukture, kar prinese drug nabor spremenljivk.

Korak 1: Preverjanje osnovne omrežne povezave

Preden odprete katerokoli BACnet orodje, iz računalnika pingajte IP naslov senzorja. Če senzor ne odgovarja, najprej rešite težave na omrežni plasti – preverite kabel, port na stikalu in nastavitev VLAN. Težave, ki so v resnici omrežne, z BACnet orodji ne boste rešili.

Preverite IP naslov, masko podomrežja in privzeti prehod (gateway) v konfiguracijskem vmesniku Alledio senzorja. Napačna omrežna konfiguracija je najpogostejši razlog, da BACnet/IP naprava ostane nevidna orodjem za odkrivanje.

Korak 2: Preverjanje požarnih zidov in UDP vrat

Preverite, ali so UDP vrata 47808 odprta na vseh požarnih zidovih ali upravljanih stikalih med senzorjem in diagnostičnim računalnikom. BACnet/IP se pri odkrivanju naprav zanaša na UDP broadcast pakete, številni korporativni požarni zidovi pa UDP promet privzeto blokirajo.

Če niste prepričani, računalnik za diagnostiko priključite neposredno v isto podomrežje kot senzor in s tem iz enačbe odstranite vpliv požarnih zidov. Zožen obseg omrežja bistveno poenostavi diagnostiko.

Korak 3: Odkrivanje naprave z BACnet programsko opremo

Odprite vaše BACnet/IP diagnostično orodje in po lokalnem podomrežju pošljite Who‑Is broadcast. Alledio senzor naj bi odgovoril s sporočilom I‑Am, ki vsebuje njegovo Device Instance številko. Preverite, ali se ta ujema z vrednostjo, nastavljeno na samem senzorju.

Če se naprava ne pojavi, preverite, ali je vaš računalnik vezan na pravilni omrežni vmesnik. Pri prenosniku, na katerem sta hkrati aktivna Wi‑Fi in Ethernet, lahko BACnet programska oprema privzeto uporablja napačen vmesnik – majhna nastavitev, ki zna povzročiti veliko zmede.

Korak 4: Branje in preverjanje vrednosti objektov

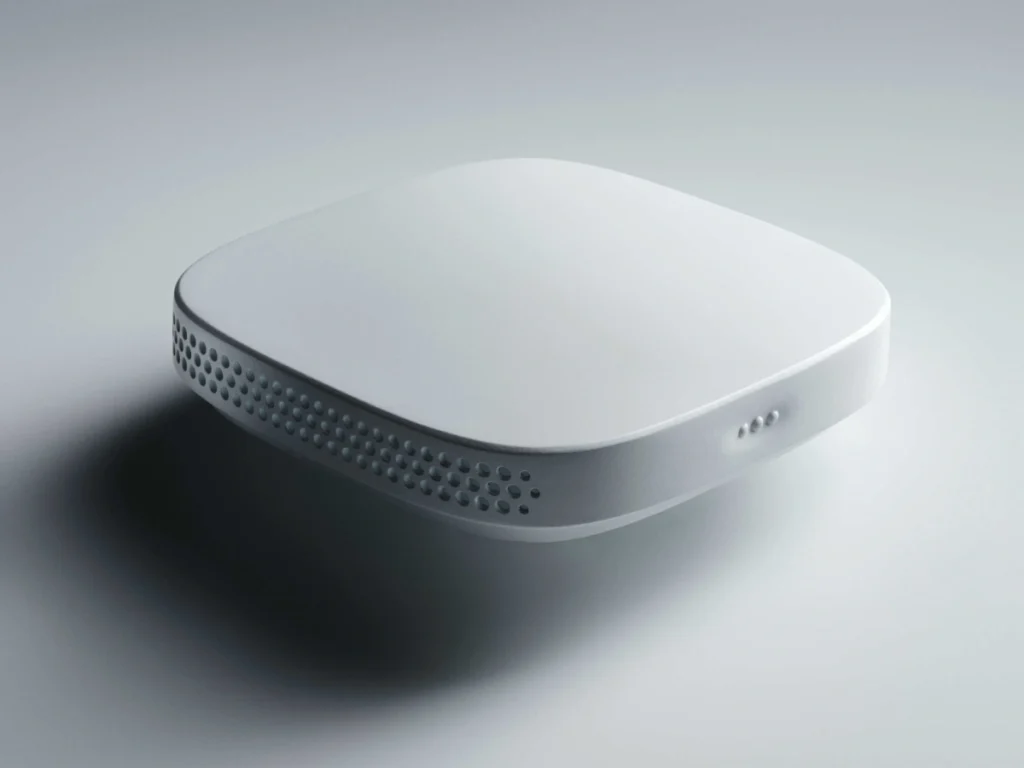

Prebrskajte seznam objektov naprave in preglejte lastnost Present Value pri vsakem BACnet objektu. Alledio multisenzor zagotavlja žive odčitke temperature, vlage, tlaka, VOC, CO2 in delcev v zraku. Te vrednosti primerjajte z zaupanja vredno referenčno napravo ali s pričakovanimi okoljskimi pogoji.

Zamrznjene vrednosti, odčitki nič ali rezultati izven pričakovanega območja običajno kažejo na napako senzorja, problem s kalibracijo ali na napačno konfiguracijo objekta v napravi.

Korak 5: Testiranje COV naročnin (subscriptions)

V produkcijskem okolju se naročite na COV (Change of Value) obvestila pri senzorjevih objektih. Uspešna COV naročnina potrdi, da senzor ni le pasivno berljiv, ampak tudi aktivno komunicira – krmilniku BACnet ali sistemu BMS pošilja posodobitve, ko se vrednosti spremenijo. To je zadnja kontrolna točka, ki potrdi celovito, od konca do konca delujočo integracijo.

Brezplačna BACnet programska orodja, ki jih je vredno uporabljati

Za diagnostiko BACnet senzorja ne potrebujete drage, lastniške programske opreme. Na voljo je več zanesljivih brezplačnih možnosti:

YABE (Yet Another BACnet Explorer) – najpogosteje uporabljan brezplačen BACnet brskalnik, ki podpira MS/TP in BACnet/IP; ima pregleden vmesnik in je aktivno vzdrževan.
BACowl – lahek BACnet brskalnik z enostavnim uporabniškim vmesnikom, uporaben za hitro odkrivanje naprav in pregled objektov v BACnet/IP omrežjih.

Več informacij o orodjih za testiranje BACnet senzorjev najdete v našem blog prispevku: BACnet Sensor Testing: The Tools you Need.

Pogosto zastavljena vprašanja pri testiranju BACnet senzorjev

1. Kaj je Device Instance in zakaj je pomemben?

Device Instance je globalno enoličen identifikator BACnet naprave v celotnem BACnet omrežju. Vsak Alledio senzor mora imeti svoj edinstven Device Instance, da se izogne konfliktom z drugimi napravami.

2. Zakaj Alledio senzor ne odgovarja na Who‑Is broadcast?

Najpogostejši razlogi so napačna baudna hitrost (MS/TP), napačno podomrežje ali blokirana UDP vrata (BACnet/IP), podvojeni naslovi naprav ali težava z napajanjem.

3. Kako preverim, ali je RS‑485 zaključitev pravilna?

Z vsemi izklopljenimi napravami izmerite upornost med vodnikoma A in B. Če sta na vsakem koncu vodila pravilno nameščena po dva 120‑ohmska zaključna upora, bi morali izmeriti približno 60 ohmov.

4. Ali lahko BACnet MS/TP testiram brez USB‑v‑RS‑485 adapterja?

Neposredno z računalnika ne. Za premostitev USB vmesnika na RS‑485 električni standard potrebujete USB‑v‑RS‑485 strojni adapter. Ugodni adapterji so široko dostopni in povsem zadostujejo za diagnostično delo.

5. Kaj je COV naročnina (subscription) in zakaj naj jo testiram?

COV (Change of Value) je BACnet mehanizem, pri katerem naprava pošilja obvestila, ko se vrednost spremeni prek določenega praga. Testiranje COV potrdi aktivno, dvosmerno komunikacijo in ne zgolj pasivno berljivost podatkov.

6. Katere vrste BACnet objektov Alledio senzor izpostavlja?

Alledio BACnet senzor za vse merjene vrednosti uporablja objekte tipa Analog Input, pri katerih lastnost Present Value odraža trenutno izmerjeno veličino.

7. Kako ponastavim Alledio BACnet senzor na tovarniške nastavitve?

Za natančen postopek ponastavitve se obrnite na dokumentacijo Alledio senzorja. Tovarniška ponastavitev se običajno uporablja, kadar naslov naprave ali baudna hitrost nista znana ali sta napačno nastavljena.

8. Kaj povzroča nestabilne ali močno nihajoče odčitke pri BACnet MS/TP senzorju?

Pogosti vzroki vključujejo električni šum na RS‑485 vodilu, ohlapne priključne sponke, nezadostno oklopljenje kablov ali nestabilno napajanje.

9. Ali lahko dva Alledio senzorja delujeta v istem BACnet/IP omrežju?

Da – pod pogojem, da imata vsak svoj, edinstven IP naslov in svoj edinstven Device Instance. Če katerikoli od teh dveh ni enoličen, bodo naprave v konfliktu, komunikacija pa ne bo zanesljiva.

10. Kako pogosto Alledio BACnet senzor posodablja svoje vrednosti?

Frekvenca osveževanja je odvisna od nastavljenega COV praga in intervala spraševanja (polling), ki ga določi vaš BACnet krmilnik ali BMS. Za natančne parametre časovanj in način prilagoditve glejte dokumentacijo Alledio senzorja.

Ko običajni postopki niso dovolj

Včasih se zgodi, da tudi po tem, ko ste preverili vse vodnike, potrdili vse naslove in natančno nastavili podomrežja, stvari še vedno ne delujejo. BACnet omrežja so lahko presenetljivo nepopustljiva pri konfiguracijskih podrobnostih, ki se na papirju zdijo trivialne, v praksi pa so ključnega pomena.

Če ste skrbno izvedli vse korake iz tega vodiča, pa Alledio BACnet senzor še vedno ne deluje, kot bi moral, je Andivi ekipa za podporo vedno na voljo. Imajo praktične izkušnje z raznovrstnimi BACnet instalacijami – od kompleksnih MS/TP segmentov z več napravami do BACnet/IP postavitev z zahtevnimi omrežnimi konfiguracijami. Obrniti se na njih ni zadnja možnost, temveč preprosto pametna uporaba strokovnega znanja, ki vam je na voljo.
