Merilnik padavin vs. dežni senzor: kakšna je pravzaprav razlika

Merilnik padavin vs. dežni senzor je pomembna tema v avtomatizaciji stavb, saj ti dve napravi z dežjem in padavinami ravnata na zelo različne načine.

Ko govorimo o zaznavanju dežja, merjenju količine padavin in avtomatizaciji stavb, se skoraj vedno srečamo z dvema napravama: merilniki padavin (rain gauges) in dežnimi senzorji (rain sensors). Čeprav sta si sorodna, imata v praksi različno vlogo in se uporabljata v različnih tipih nadzornih in avtomatiziranih sistemov.

V nadaljevanju pojasnjujemo, kako merilniki padavin in dežni senzorji delujejo, kdaj izbrati katerega in kako ju je smiselno kombinirati v profesionalnih pametnih stavbah. Za še podrobnejšo razlago dežnih senzorjev v avtomatizaciji si lahko ogledate naš članek Profesionalni senzorji za dež za avtomatizacijo stavb.

Kaj je merilnik padavin?

Merilnik padavin (ang. rain gauge, pogosto tudi senzor za padavine ali senzor količine dežja) je meteorološki instrument, namenjen merjenju količine padavin v določenem časovnem obdobju. Predstavlja enega ključnih elementov v vremenskih postajah, meteorologiji in okoljskem monitoringu, kjer so kvantitativni podatki nujni.
Značilne lastnosti merilnika padavin:

• Zbira padavinsko vodo in jo pretvori v merljivo vrednost, običajno v mm ali l/m² v določenem času.

• Uporablja se za spremljanje količine padavin in pogosto tudi intenzitete dežja v izbranem intervalu.

• Izmerjene vrednosti se lahko shranjujejo, analizirajo ali prenašajo v vremensko postajo, SCADA sistem, BMS ali podatkovni zapisovalnik.

Tipične uporabe:

• Kmetijstvo in upravljanje namakanja, kjer natančni podatki o padavinah pomagajo optimizirati namakalne režime.

• Hidrologija, poplavna zaščita in upravljanje vodnih virov v povodjih in na vodotokih.

• Industrijski objekti in infrastrukturni projekti, ki potrebujejo natančno dolgotrajno statistiko padavin.

• Urbanistično načrtovanje in kanalizacijski sistemi za pravilno dimenzioniranje in delovanje odvodnjavanja meteorne vode.

Merilnik padavin je torej merilna naprava: pove nam, koliko padavin je v določenem času zapadlo, običajno kot zvezna ali kumulativna količinska vrednost.

Kaj je dežni senzor?

Dežni senzor je naprava, ki zaznava prisotnost dežja in praviloma oddaja preklopni ali signalni izhod do krmilnika ali sistema za avtomatizacijo stavb. Njegov osnovni namen je sprožanje samodejnih reakcij, ne pa natančno beleženje količine padavin.
Ključne lastnosti dežnega senzorja:

• Zazna, ali trenutno dežuje oziroma je nedavno deževalo, pogosto preko omočitvene površine ali optičnega principa.

• Odvisno od izvedbe lahko uporablja prage intenzitete, s katerimi loči med rahlim dežjem in močnejšimi nalivi.

• Deluje kot vhodni signal za samodejne funkcije, na primer vklop/izklop, dovoljenje/prepoved delovanja ali vklop zaščitnih režimov.

Tipične uporabe v avtomatizaciji stavb:

• Samodejno zapiranje oken, strešnih oken in svetlobnikov, ko dež začne padati.

• Izklop namakalnih sistemov med dežjem, da se prepreči prekomerna poraba vode in prekomerno namakanje.

• Zaščita senčil, tend in fasadnih elementov pred poškodbami zaradi nenadnega dežja in vetra.

• Sprožanje posebnih obratovalnih režimov v HVAC sistemih ali centralnem nadzornem sistemu stavbe v mokrem vremenu.

Za podrobnejši opis zgradbe, principa delovanja in uporabe dežnih senzorjev v avtomatizaciji stavb si lahko ogledate članek: Profesionalni senzorji za dež za avtomatizacijo stavb.

Merjenje vs. zaznavanje: bistvena razlika

Osnovno razliko lahko strnemo zelo preprosto: merilnik padavin meri, koliko padavin je zapadlo, medtem ko dežni senzor zaznava, ali dežuje (in včasih tudi, kako intenzivno). Ta razlika določa njuno vlogo v projektu in tip signala, ki ga naprava posreduje naprej.
To vpliva na:

• Vrsto signala: zvezna ali kumulativna merilna vrednost (merilnik padavin) v primerjavi z dvojnim stanjem ali enostavnim signalom (dežni senzor).

• Glavni namen uporabe: analiza podatkov in statistika (merilnik padavin) v primerjavi z realnočasovnim krmiljenjem in zaščito (dežni senzor).

• Integracijske cilje: vremenske postaje / podatkovno beleženje (merilnik padavin) v primerjavi z avtomatiko stavb / krmilnimi sistemi (dežni senzor).

Ključne razlike: merilnik padavin vs. dežni senzor

Kdaj uporabiti merilnik padavin?

Za merilnik padavin se odločimo, kadar potrebujemo natančne podatke o padavinah skozi čas in želimo spremljati trende, kumulativne količine in intenzivnosti. To je ključno v projektih, kjer imajo upravljanje z vodo, ocena tveganj in analiza podatkov osrednjo vlogo.

Merilnik padavin izberemo, kadar:

• potrebujemo točne podatke o padavinah za dolgotrajno spremljanje in poročanje,

• želimo spremljati trende, kumulativne količine in intenziteto padavin,

• načrtujemo ali optimiziramo namakanje glede na dejansko količino padavin, ne na ocene,

• potrebujemo zgodovinske zapise o padavinah za dokumentacijo, zakonsko skladnost ali raziskave.

Kdaj uporabiti dežni senzor?

Za dežni senzor se odločimo, kadar potrebujemo takojšen signal, da dežuje, in želimo, da sistem samodejno reagira. Idealen je povsod tam, kjer so zaščita objekta, udobje uporabnikov in energetska učinkovitost odvisni od hitrega odziva na spremembe vremena.

Dežni senzor izberemo, kadar:

• potrebujemo hiter on/off signal, da je objekt izpostavljen dežju,

• želimo zaščititi okna, strešna okna, fasade in tende pred dežjem,

• potrebujemo preprost, zanesljiv vhod za PLC, HVAC krmilnik ali BMS,

• nas manj zanima natančna količina padavin, bolj pa samodejna reakcija in varnost.

Od samostojnih senzorjev do vremenskih postaj

V praksi lahko uporabimo samostojen merilnik padavin, samostojen dežni senzor ali pa vremensko postajo, ki dežni senzor že vključuje kot del kompletnega nabora zunanjih senzorjev. Tako imajo projektanti pri zasnovi sistema več svobode: izberejo lahko natančno tisto kombinacijo merjenja in zaznavanja, ki jo projekt potrebuje.

Primer: kako se v to sliko vključujejo ANDWKP, ANDRGM in ANDWST

V dejanskih projektih Andivi ponuja tri praktične načine, kako se spopasti z dežjem: senzor padavin ANDWKP kot merilnik količine padavin, samostojen dežni senzor ANDRGM za preprosto zaznavanje dežja in kompaktno vremensko postajo ANDWST, ki ima funkcijo dežnega senzorja že integrirano v sklopu celotne vremenske postaje.

Senzor padavin ANDWKP se uporablja povsod tam, kjer je potrebna natančna izmera količine padavin v mm kot del profesionalne vremenske postaje ali nadzornega sistema. Zagotavlja kontinuiran količinski signal, ki ga lahko beležimo, analiziramo in uporabimo v poročilih.

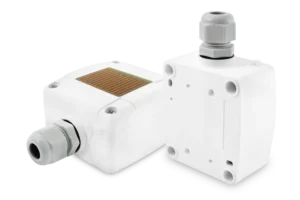

Dežni senzor ANDRGM je samostojen dežni senzor, ki preprosto zazna, ali na objekt pada dež, in pošlje preklopni signal neposredno v BMS, PLC ali krmilnike oken in fasad. Idealen je tam, kjer potrebujemo predvsem hitro zaznavanje dežja zaradi zaščite in avtomatskega krmiljenja.

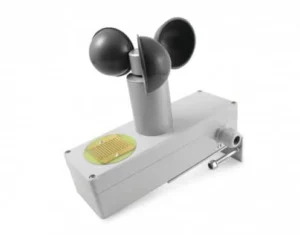

Vremenska postaja ANDWST združuje več meteoroloških senzorjev (veter, temperatura, globalno sevanje, dež itd.) in zagotavlja signal za dež skupaj z drugimi vremenskimi podatki za avtomatizacijo stavbe in upravljanje fasade. V tem primeru je dežni senzor vgrajen v eno samo kompaktno napravo, ki poskrbi za vse ključne zunanje meritve.

S kombinacijo ANDWKP za natančno merjenje padavin, ANDRGM oziroma funkcije zaznavanja dežja v ANDWST za hitro zaznavo dežja lahko projektanti zasnujejo vremensko odzivne, energetsko učinkovite in dobro zaščitene stavbe, ki izkoriščajo tako podrobne količinske podatke kot tudi takojšnja opozorila na dež.

Dve napravi, dve vlogi – pogosto popolna kombinacija

Merilniki padavin in dežni senzorji se pogosto omenjajo skupaj, vendar v praksi opravljajo različni nalogi v okviru spremljanja vremena in avtomatizacije stavb. Razumevanje te razlike je ključno za pametno, zanesljivo in učinkovito zasnovo sistemov.
Če povzamemo:

• Merilniki padavin so namenjeni natančnemu merjenju količine padavin in zbiranju dolgoročnih podatkov za analizo in načrtovanje.

• Dežni senzorji skrbijo za zanesljivo zaznavanje dežja za potrebe samodejnega krmiljenja in zaščite stavbe.

• S kombinacijo obeh – na primer ANDWKP kot senzorja padavin in ANDWST kot vremenske postaje – dobimo vremensko odzivne pametne stavbe, ki se na dejanske zunanje razmere prilagajajo inteligentno in pravočasno.

Pripravljeni na vsako dežno kapljo

S pravo kombinacijo merilnikov padavin, dežnih senzorjev in vremenskih postaj se vaša stavba na padavine odzove natančno, ne na podlagi ugibanj. Ne glede na to, ali potrebujete natančne podatke o količini padavin ali preprost signal za dež za samodejno zaščito, vam Andivijeva paleta senzorjev omogoča resnično vremensko odzivno avtomatizacijo. Za podporo pri projektiranju ali prilagojene rešitve vas Andivi vabi, da jih kontaktirate in ustvarite sisteme, ki vedo, kdaj vsaka kaplja zares šteje.
