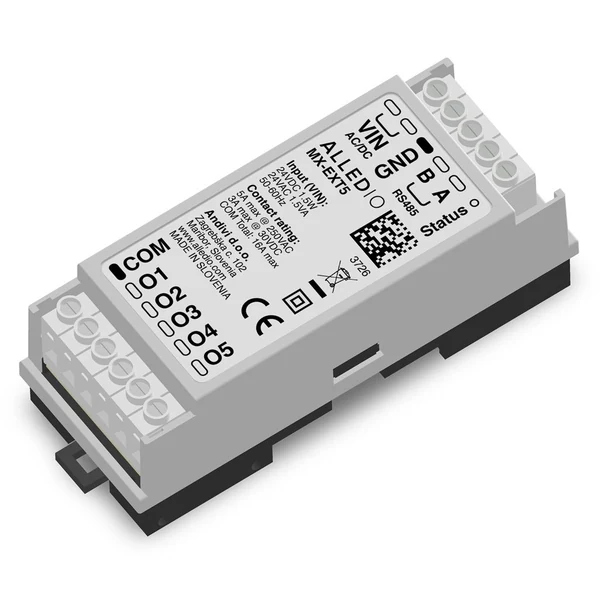

Modbus relejni modul je videti kot najbolj dolgočasna naprava v omari: nekaj relejev, dve žici RS485 in mesto na DIN letvi. V HVAC sistemih in avtomatizaciji stavb pa je to točka, kjer se lepo urejena Modbus logika sreča z 230‑voltnimi motorji ventilatorjev, pogoni ventilov in pogoni zaves. Če izberete napačnega, vodilo deluje brezhibno, na strani bremen pa se tiho pregreva skupna sponka ali pa se hkrati vklopita dve navitji ventilatorja. V tem vodniku pregledamo, kaj pri izbiri Modbus RTU relejnega modula za HVAC zares šteje: nazivne vrednosti, izolacijo, medsebojne zapore, zagon in mehaniko. Kot praktičen primer uporabljamo Alledio MX-EXT.
Kaj Modbus relejni modul pravzaprav počne
V osnovi je Modbus relejni modul podrejena naprava Modbus RTU (slave) z relejnimi kontakti. Nadrejena naprava (sobni krmilnik, PLK, prehod ali BMS) prek vodila RS485 pošlje ukaz in modul sklene ali razklene svoje kontakte. Ob branju vrne trenutna stanja kontaktov. Krmilnik odloča, modul pa preklaplja breme tam, kjer je nameščen.
Pojasnili smo že, kaj je 5-kanalni Modbus relejni razširitveni modul in kdaj ga potrebujete. Ta članek naredi naslednji korak: kako ločiti modul, ki sodi v ohišje fan-coil enote, od modula, ki sodi na hobi mizo.
Zakaj HVAC ni le »preklapljanje relejev«
Ob iskanju »RS485 relejni modul« boste našli na stotine univerzalnih plošč z 8, 16 ali 32 releji in z velikodušnimi nazivnimi vrednostmi v naslovu. Stavbne inštalacije zahtevajo več:
- Omrežna bremena tik ob komunikaciji. Motorji fan-coil enot, pogoni ventilov in razsvetljava običajno delujejo na 230 V AC, le nekaj milimetrov od 24 V napajanja in para RS485.
- Bremena, ki se nikoli ne smejo prekrivati. 3-stopenjski AC ventilator nikoli ne sme imeti hkrati vklopljenih dveh navitij. Motor zaves nikoli ne sme dobiti ukaza »odpri« in »zapri« hkrati.
- Desetine ali stotine enakih prostorov. Vsak potrebuje predvidljivo, ponovljivo relejno vozlišče z edinstvenim naslovom in enakim obnašanjem.
- Zaprta ohišja in dolga življenjska doba. Modul leta preživi v ohišju fan-coil enote ali v sobni razdelilni omarici.
Zato se spodnji kontrolni seznam osredotoča na drobni tisk podatkovnega lista, ne na število kanalov.
8 točk za izbiro Modbus relejnega modula
1. Nazivni tok: na kontakt in skozi skupno sponko
Vsak podatkovni list navaja nazivni tok na kontakt. Redkejši jasno navedejo omejitev skupne sponke, ki pa je pri večkanalnih modulih s skupnim COM ključna.
MX-EXT jasno navaja oboje: 5 A na kontakt pri 250 V AC (ohmsko) (3 A pri 30 V DC, ohmsko) in največ 16 A skozi COM. Omejitve veljajo pri vklopu, prevajanju in izklopu. Pet kontaktov po 5 A bi teoretično dalo 25 A, zato mora skupna obremenitev skupne sponke ostati v mejah 16 A. Ko dimenzionirate motor fan-coil enote in dva pogona ventilov, tokove seštejte na COM, ne le po kanalih.
Tudi trajnost mora biti navedena. MX-EXT navaja 100.000 električnih preklopov pri 5 A / 250 V AC (ohmsko) in najmanj 5.000.000 mehanskih preklopov. Podatkovni list brez teh številk je opozorilo.
2. En napetostni razred na skupno sponko
Skupna sponka COM je kompaktna, a ima posledico: vsi izhodi na tej sponki morajo biti v istem napetostnem razredu. Podatkovni list MX-EXT je jasen: na istem COM ne mešajte 230 V AC in male napetosti. Če potrebujete iz enega vozlišča tako 230‑voltni ventilator kot 24‑voltni signal za pogon, tokokroge načrtujte po tem pravilu (ali uporabite ločena modula). Tega ne odkrivajte šele med zagonom.
Zaščita je prav tako vaša naloga. Pri MX-EXT izhodi in COM niso notranje varovani, zato vgradite inštalacijski odklopnik ali varovalko, prilagojeno bremenu, ki ne presega 5 A na izhod. Nobena zaščitna naprava na COM ne sme presegati 16 A. Priporočeni preseki so ≥ 0,75 mm² na izhod in ≥ 2,5 mm² za COM.
3. Izolacija med relejno in komunikacijsko stranjo
To specifikacijo ljudje radi preskočijo. Električni nadzorniki je ne. Iščite jasno navedeno izolacijsko pregrado med kontaktnim tokokrogom in nizkonapetostno stranjo.
MX-EXT ima ojačano izolacijo med relejnim kontaktnim tokokrogom in stranjo 24 V / RS485, zasnovano po IEC 60664-1 za prenapetostno kategorijo III in stopnjo onesnaženosti 2 do nadmorske višine 2.000 m, z načrtovano udarno napetostjo 6 kV. Izvedba je razreda II (dvojna izolacija, brez priključka za zaščitno ozemljitev). Upoštevajte tudi, kaj ni izolirano: RS485 ni izoliran od VIN, GND pa je signalna masa, ne PE. Za podrobnosti o koordinaciji izolacije je referenčni dokument standard IEC 60664-1.
4. Napajalna napetost in poraba
Večina HVAC omar že ima 24 V AC, 24 V DC ali oboje. Modul, ki sprejme oboje, prihrani napajalnik in eno priložnost za napako. MX-EXT sprejme 24 V DC nazivno (18–42 V, neobčutljivo na polariteto) ali 24 V AC ± 25 %, 50–60 Hz. Neobčutljivost na polariteto pomeni eno napako manj ob koncu dolgega delovnega dne.
Poraba je nizka: 0,2 W pri odprtih kontaktih in največ 1,5 W pri vseh sklenjenih kontaktih. Pri stotinah fan-coil enot se to pozna.
5. Medsebojna zapora v programski opremi
Tu HVAC usmerjen Modbus relejni modul zares upraviči svoje mesto. Če modul sam zavrne sklenitev dveh kontaktov, ki nikoli ne smeta biti sklenjena hkrati, niste odvisni od tega, ali je program vsakega integratorja brez napak.
MX-EXT ima programsko zaporo motorja s preklopom »break-before-make«. Kontakti v nastavljivi »skupini motorja« se medsebojno izključujejo, med razklenitvijo enega in sklenitvijo naslednjega kontakta pa je mrtvi čas. Privzeta skupina je O1–O3, torej tri hitrosti ventilatorja. Če en sam ukaz za več tuljav poskuša skleniti več kot en kontakt iz skupine, modul celoten ukaz zavrne z izjemo, namesto da bi ugibal.
Pošteno opozorilo, neposredno iz podatkovnega lista: ta zapora je aplikacijska funkcija, ne varnostna funkcija. Preprečuje običajne krmilne napake, ne nadomešča pa zaščitnih naprav, ki jih predpisuje proizvajalec motorja.
6. Pravilna izvedba Modbusa in objavljena registrska mapa
»Podpira Modbus« lahko pomeni skoraj karkoli. Pred nakupom preverite tri stvari:
- Funkcijske kode. MX-EXT podpira kode 01, 02, 03, 04, 05, 06, 15 in 16, torej tuljave (coils), diskretne vhode, vhodne registre in holding registre, z enojnim in večkratnim pisanjem.
- Celotno registrsko mapo v podatkovnem listu. MX-EXT preslika releje O1–O5 na tuljave 0–4, jih zrcali kot bitno polje v holding registru 0, konfiguracijo (naslov naprave, način motorja, čas pritega, delež držanja, mrtvi čas motorja, način LED in masko skupine motorja) pa hrani v holding registrih 2–8.
- Konvencijo naslavljanja. MX-EXT navaja PDU naslove, ki se začnejo z 0, in opozarja, da jih nekateri nadrejeni sistemi zamaknejo za ena. Ta ena poved prihrani uro iskanja odgovora na vprašanje, zakaj preklopi rele 2, ko pišem v rele 1.
Tovarniške nastavitve komunikacije so naslov 8, 115200 baud, 8N1. Hitrost prenosa je v trenutni programski opremi fiksna, zaključitev vodila (brez ali 120 Ω) pa se izbere prek Modbusa. Za sam protokol so dokončen vir uradne specifikacije Modbus na Modbus.org.
7. Zagon številnih enakih naprav
Vse tovarniško nove naprave imajo enak naslov. To je običajno, a postane glavobol, ko je na enem vodilu dvajset enakih modulov. Prižiganje modulov enega za drugim zaradi prenaslavljanja je na gradbišču počasno.
MX-EXT ponuja čistejšo pot: zagon prek tovarniške serijske številke. Vsak modul ima edinstveno 32-bajtno serijsko številko, berljivo prek Modbusa. V blok za zagon (holding registri 9–26) vpišete ciljno serijsko številko in nov naslov, najbolje z enim samim splošnim (broadcast) ukazom, in nov naslov prevzame le ustrezna naprava. Naprave, katerih serijska številka se ne ujema, ukaz prezrejo in ostanejo tiho, zato ne pride do trkov. Podatkovni list tudi opozarja, naj ne pišete v navadni register naslova, dokler si več naprav še deli naslov 8. Upoštevajte to pravilo in zagon bo prijetno dolgočasen.
8. Mehanika, ohišje in sponke
Na koncu preverite, ali modul fizično ustreza mestu vgradnje:
- Montaža: DIN letev EN 60715 TH35, v zaprti razdelilni omari, zaklenljivi krmilni omari ali ohišju fan-coil enote. Opcijske stenske sponke so namenjene le uporabi znotraj istega ohišja.

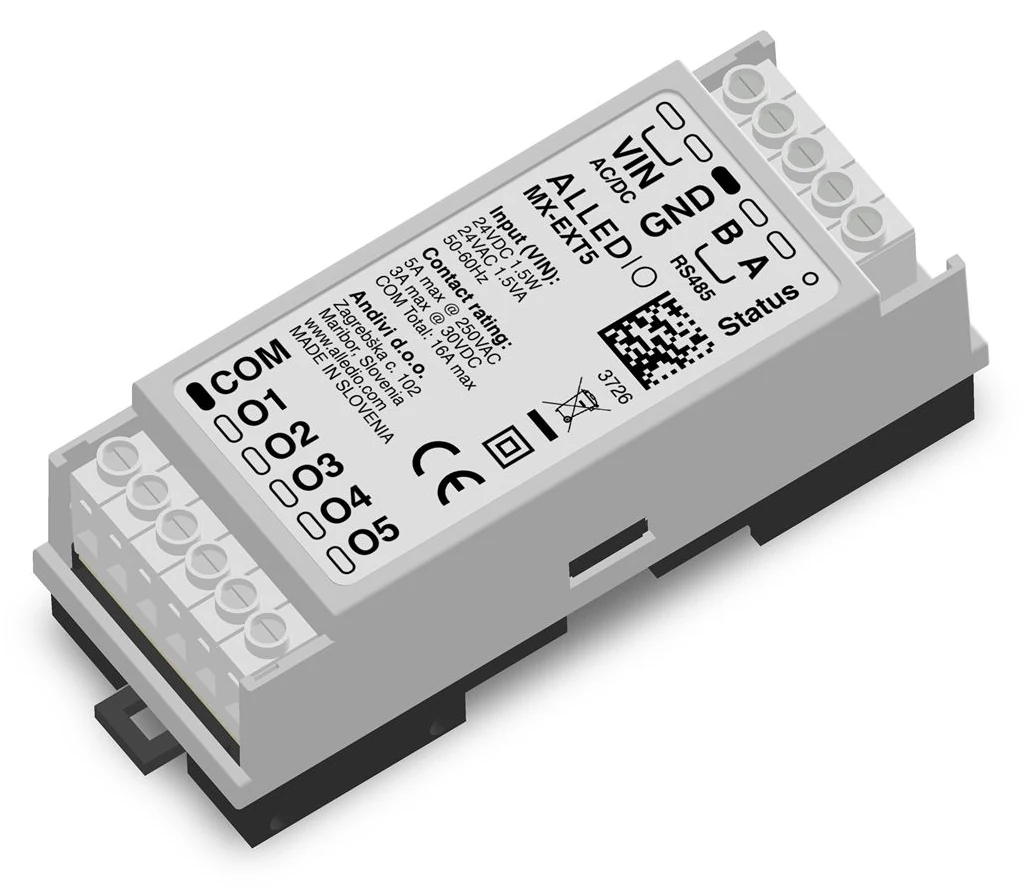

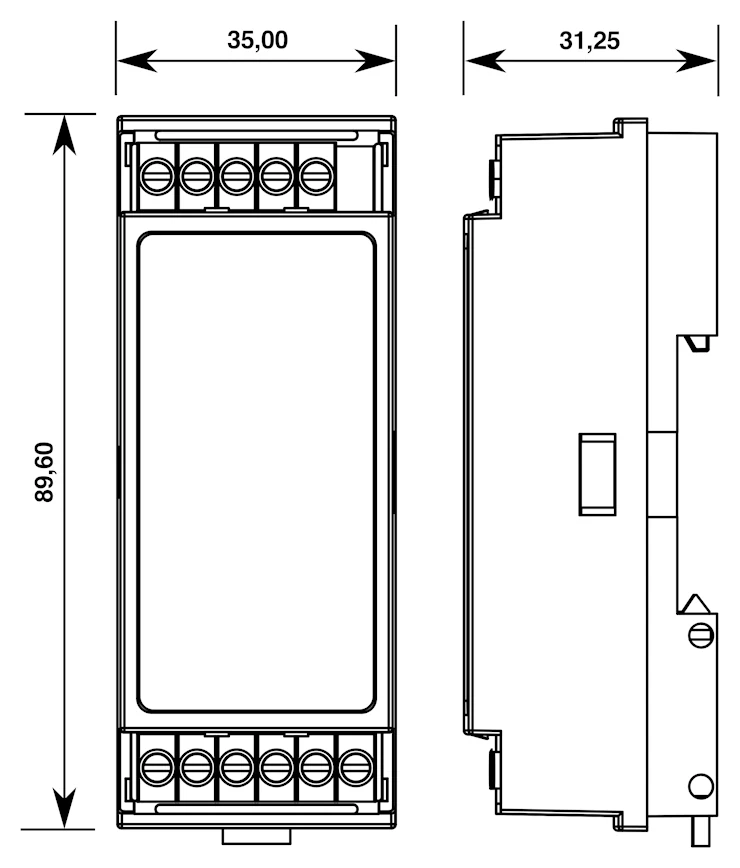

- Mere in masa: 35 × 89,6 × 31,25 mm (Š × V × G), približno 100 g.
- Zaščita in okolje: IP30 ob vgradnji v zaprto ohišje, −20 °C do +50 °C, največ 85 % rH brez kondenzacije, nazivni toki 5 A / 16 A veljajo v celotnem območju.
- Sponke: vijačne sponke M2,5, raster 5,00 mm, 0,05–3,31 mm² s tulci, zatezni moment 0,5 N·m.
En modul, trije načini dela
Univerzalne plošče vam dajo N neodvisnih kanalov, za vse ostalo pa poskrbite sami. MX-EXT ima tri načine delovanja, ki jih izberete prek Modbusa z nastavitvijo zapore motorja in maske skupine motorja (holding register 8).

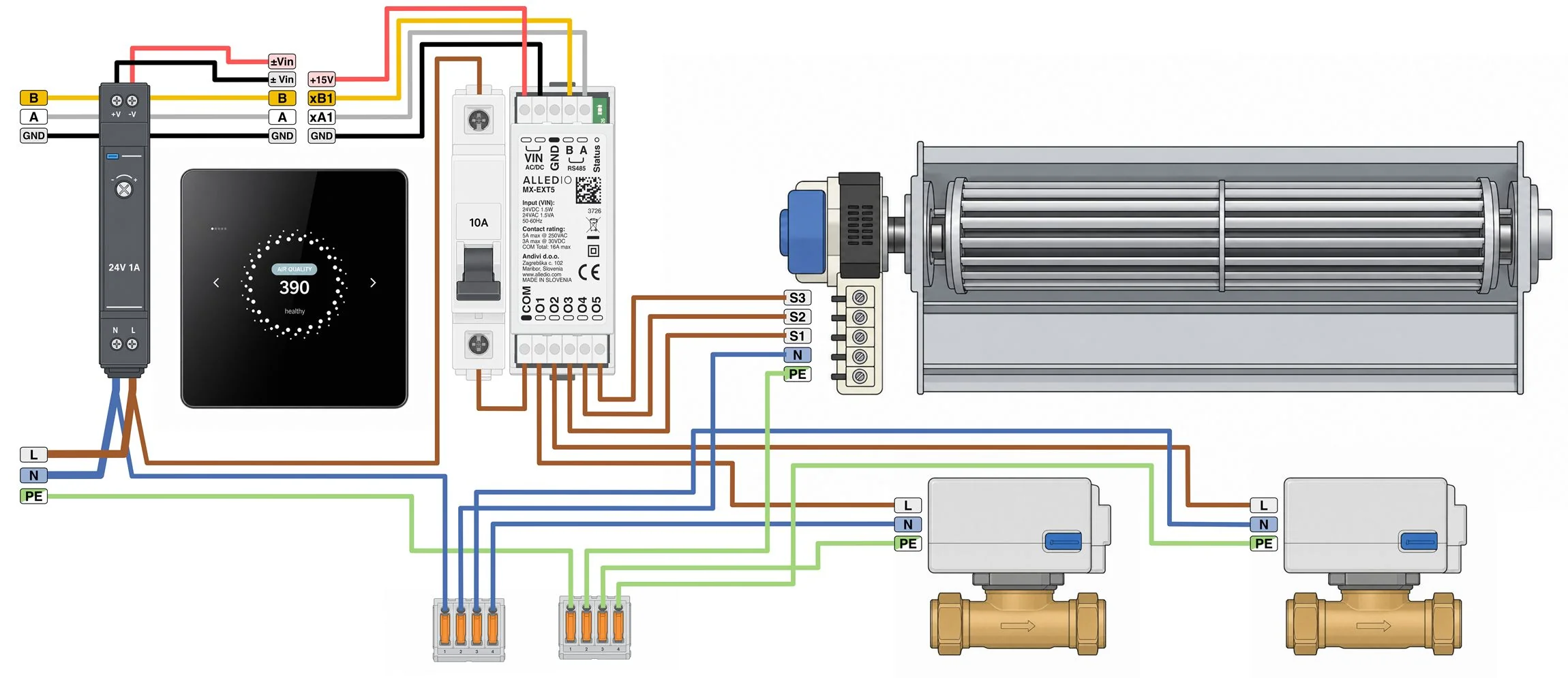

Način 1 – fan-coil (privzeto): 3-stopenjski AC ventilator in ventili
Tovarniško O1–O3 pri obeh različicah krmilijo tri hitrosti ventilatorja, zapora je aktivna. Pri MX-EXT5 O4 in O5 preklapljata dva vklop/izklop ventila, na primer za ogrevanje in hlajenje. Skupino lahko premapirate, če je vaša vezava drugačna. Primer iz podatkovnega lista ima ventila na O1/O2 in hitrosti ventilatorja na O3–O5, z ustrezno nastavljeno skupino motorja. Za krmilniško stran projektov z ventilatorskimi konvektorji si oglejte članek o OEM sobnem krmilniku za ventilatorske konvektorje (FCU).

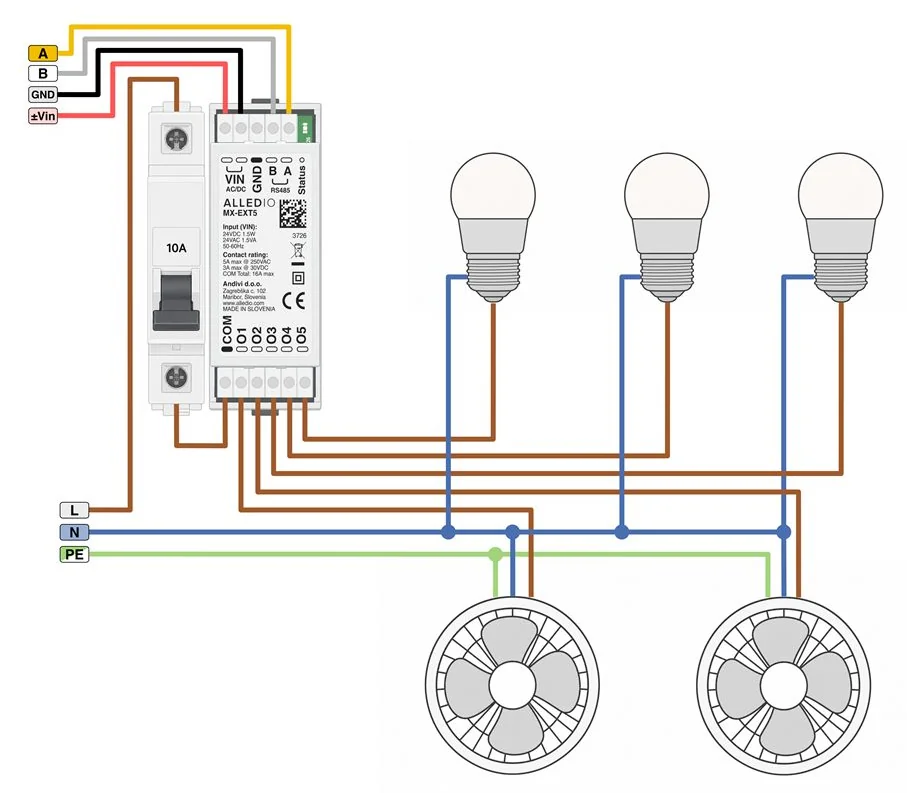

Način 2 – neodvisni releji
Ko izklopite zaporo motorja, dobite pet (MX-EXT5) ali tri (MX-EXT3) neodvisne NO kontakte, še vedno z omejitvijo 5 A na kontakt (ohmsko) in 16 A skozi COM. Tipična uporaba so razsvetljavni krogi in preprosta ventilatorska bremena.

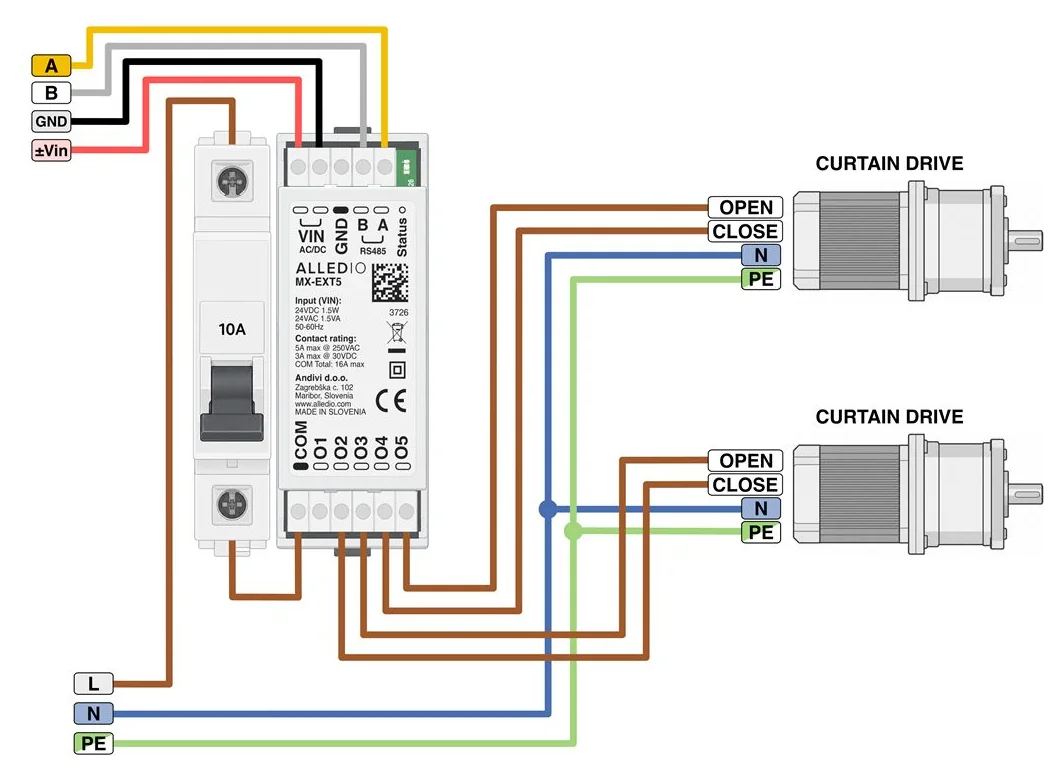

Način 3 – krmiljenje pogonov zaves
Pri motornih zavesah modul medsebojno zaklene pare odpiranja/zapiranja, tako da ukaza Odpri in Zapri nikoli nista aktivna hkrati. MX-EXT5 krmili dva pogona (O1/O2 in O4/O5, O3 ostane neuporabljen). MX-EXT3 krmili en pogon na O1/O2, O3 pa ostane prost splošni rele.
Če raje razmišljate v stopnjah kot v posameznih kontaktih, si oglejte članek o 5-stopenjskem relejnem krmiljenju s 5-kanalnim Modbus razširitvenim modulom, ki ta vzorec obravnava s krmilniške strani.
MX-EXT5 ali MX-EXT3: katera različica?
| MX-EXT5 | MX-EXT3 | |
|---|---|---|
| Kontakti | 5 × SPST-NO, skupni COM | 3 × SPST-NO, skupni COM |

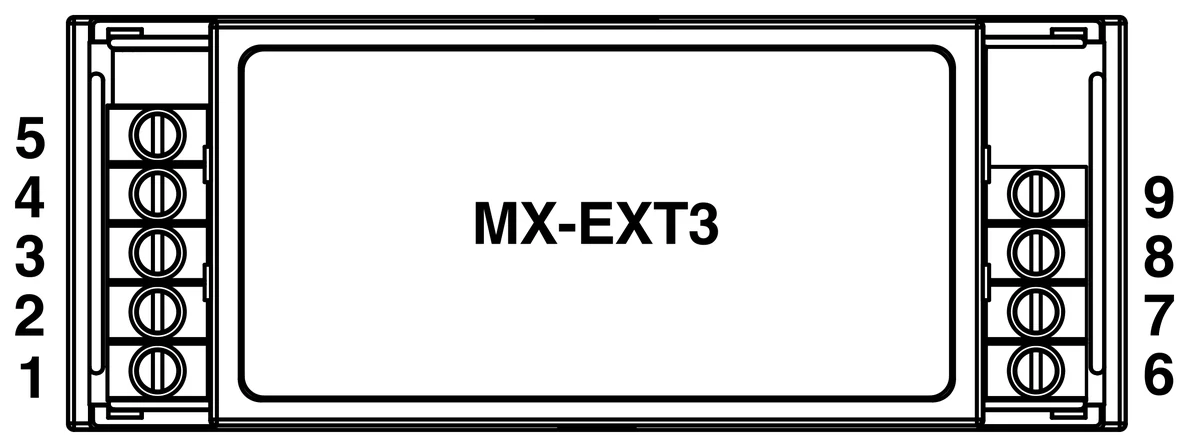

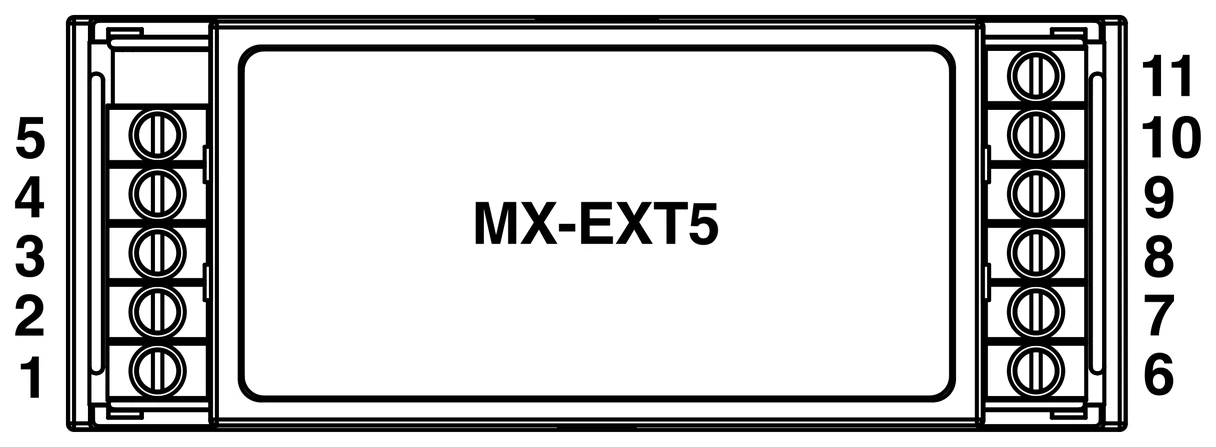

| Sponke | 1–11 | 1–9 |
| Način 1 (privzeto) | 3-stopenjski ventilator + 2 vklop/izklop ventila | samo 3-stopenjski ventilator |
| Način 2 | 5 neodvisnih kanalov | 3 neodvisni kanali |
| Način 3 | 2 pogona zaves | 1 pogon zaves + 1 prost rele |
Pravilo je kratko. Če naj modul preklaplja tudi ventile fan-coil enote ali potrebujete dva pogona zaves, izberite MX-EXT5. Če so ventili že rešeni drugje in potrebujete le tri hitrosti ventilatorja, MX-EXT3 opravi delo z manj sponkami za vezavo.
Pogoste napake
- Dimenzioniranje le po kontaktu. Pet kontaktov po 5 A ne pomeni 25 A. Preverite omejitev COM.
- Mešanje 230 V in 24 V na eni skupni sponki. En napetostni razred na COM, vedno.
- Prenaslavljanje, ko je na vodilu več tovarniško novih naprav. Uporabite zagon prek serijske številke.
- Modbus na internetu. Modbus sam nima avtentikacije ali šifriranja. Naj ostane v zaupanja vrednih internih omrežjih stavbe.
Pogosta vprašanja
Za kaj se v HVAC uporablja Modbus relejni modul?
Krmilniku, PLK ali BMS omogoča preklapljanje bremen na terenu (hitrosti ventilatorja fan-coil enot, vklop/izklop ventilov, pogonov zaves, razsvetljave) prek vodila RS485 Modbus RTU namesto prek lastnih vgrajenih izhodov.
Ali je Modbus relejni razširitveni modul isto kot Modbus relejni modul?
V bistvu da. »Razširitveni modul« opisuje vlogo: dodajanje relejnih izhodov krmilniku, kot sta Alledio sobna enota ali sobni krmilnik. »Relejni modul« opisuje napravo. Alledio MX-EXT se prodaja kot razširitveni modul za Alledio stenske enote, deluje pa tudi kot samostojen Modbus relejni modul z drugimi Modbus krmilniki.
Ali lahko Modbus relejni modul preklaplja bremena 230 V AC?
Mnogi lahko, vendar preverite nazivne vrednosti in izolacijo. MX-EXT lahko preklaplja tokokrog z nazivno napetostjo 230 V AC (največ 250 V AC) pri 5 A na kontakt (ohmsko), z ojačano izolacijo med kontakti in stranjo 24 V / RS485. Vgradnjo mora izvesti usposobljena oseba v zaprto ohišje.
Koliko Modbus relejnih modulov lahko priključim na eno vodilo RS485?
Modbus RTU dovoljuje naslove podrejenih naprav 1–247 in MX-EXT sprejme celotno območje. Praktično število na segment je odvisno tudi od električne obremenitve RS485, dolžine kabla in zaključitve, zato vodilo načrtujte skrbno. Članek o Modbus daisy-chain vezavi v avtomatizaciji stavb pojasnjuje vezalno stran.
Kako preprečim, da bi se dve hitrosti ventilatorja vklopili hkrati?
Uporabite modul z zaporo v programski opremi. Pri MX-EXT se privzeta skupina motorja (O1–O3) medsebojno izključuje s preklopom »break-before-make«, ukaz, ki bi naenkrat sklenil več kot en kontakt ventilatorja, pa je zavrnjen.
Kaj se zgodi z releji, če se komunikacija Modbus prekine?
Izpada komunikacije ne načrtujte kot varnostnega mehanizma. Pri MX-EXT odstranitev napajanja (VIN) razklene vse kontakte, podatkovni list pa navaja, da stanje kontaktov ob časovni prekoračitvi Modbusa ni varnostna funkcija. Vsako stanje, ki mora biti varno, potrebuje lastne zaščitne ukrepe.
Zaključek: izberite drobni tisk, ne števila kanalov
Dober Modbus relejni modul za HVAC ni tisti z največ releji. Je tisti, čigar podatkovni list odgovori na neprijetna vprašanja: tok skozi COM, napetostni razredi, izolacija, zapora, uporabna registrska mapa in razumen način zagona petdesetih enakih enot. Ko so ti odgovori pravi, postane modul komponenta, na katero na gradbišču nihče več ne pomisli.
Alledio MX-EXT je zasnovan prav okoli teh vprašanj, za Alledio sobne enote in za katerikoli drug Modbus krmilnik. Celotne specifikacije, primere vezave in podatkovni list najdete na strani izdelka Alledio MX-EXT Modbus relejni razširitveni modul, ali pa ekipi Andivi pošljite zahteve svojega projekta.
