Modbus RTU, ki temelji na standardu RS-485, je široko uporabljen protokol v industrijski avtomatizaciji zaradi svoje preprostosti in zanesljivosti. Vendar pa je z rastjo Modbus omrežij pomembno razumeti tako fizične kot protokolarne omejitve za ohranjanje robustne in brezhibne komunikacije.
Fizične omejitve in število naprav
Standard RS-485 določa, koliko naprav je mogoče povezati in kako medsebojno komunicirajo. Tradicionalno je na segment dovoljeno do 32 naprav zaradi električne obremenitve, vendar sodobni sprejemniki z delnimi enotnimi obremenitvami omogočajo do 128 ali celo 256 naprav, če skupna obremenitev ne presega zmogljivosti vodila. Dolžina kabla vpliva na zmogljivost; daljše razdalje so možne pri nižjih hitrostih prenosa, priporočena pa je uporaba kakovostnih, oklopljenih, zvitih paric za ohranjanje integritete signala. Pravilna terminacija z uporom 120 ohmov na obeh koncih vodila preprečuje odboje signalov, uporaba bias uporov pa zagotavlja stabilno stanje v mirovanju in zmanjšuje motnje.
Razširitev omrežja
Če potrebujete več kot 32 naprav, lahko uporabite RS-485 ponavljalnike za dodajanje novih segmentov, ki podpirajo dodatne naprave in dolžino kabla. Za zanesljivo komunikacijo vedno uporabljajte linearno topologijo (verižni prenos) in ohranjajte kratke odcepe (“stubs”), idealno manj kot 10 metrov. Izogibajte se zvezdnim ali razvejenim povezavam, saj povzročajo odboje in napake.
Protokolarne omejitve in zmogljivost
Modbus RTU deluje po principu master-slave, kjer glavni krmilnik zaporedno sprašuje vsako napravo, ki odgovori le, če je naslovljena. Vsaka naprava mora imeti edinstven naslov (1–247). Z dodajanjem naprav se čas spraševanja povečuje, še posebej, če naprava ne odgovori, kar povzroči zamude in lahko vpliva na pravočasnost podatkov. Za izboljšanje lahko optimizirate strategijo spraševanja, dodate zamike ali razdelite omrežje z dodatnimi krmilniki ali prehodi.
Pogoste težave in kako se jim izogniti
Preveliko število naprav ali predolgi kabli lahko povzročijo napake v komunikaciji, izpade naprav ali poškodbe podatkov. Z rastjo omrežja postanejo električne motnje večji problem, še posebej, če so kabli blizu virov motenj. Za preprečevanje teh težav izračunajte skupno obremenitev na RS-485 vodilu, uporabite pravilno terminacijo in bias, ohranite linearno topologijo in po potrebi namestite ponavljalnike. Vedno uporabljajte kakovostne kable z ustreznim ozemljitvijo in oklopom za zmanjšanje električnih motenj.
Najboljše prakse za zanesljiva Modbus RS-485 omrežja
Zanesljivo Modbus omrežje zahteva skrbno načrtovanje in upoštevanje najboljših praks. Poznajte specifikacije naprav, spoštujte omejitve RS-485 in uporabljajte kakovostno ožičenje ter pravilno terminacijo. To zagotavlja stabilno in brezhibno komunikacijo ne glede na velikost omrežja. Za večje namestitve ali vztrajne težave se posvetujte s strokovnjaki ali uporabite diagnostična orodja za spremljanje in odpravljanje težav. S pravim pristopom lahko Modbus zanesljivo podpira tudi najbolj zahtevne industrijske aplikacije.
Da bi vam pomagali pri načrtovanju in vzdrževanju robustnega omrežja Modbus RTU, je tukaj praktičen kontrolni seznam najpomembnejših fizičnih in protokolarnih vidikov:
– Ključne fizične omejitve in priporočila
Enotna obremenitev in število naprav:
Največ 32 enotnih bremen (UL) na segment; sodobne naprave z delnimi bremeni omogočajo priključitev več naprav, če vsota ne preseže 32 enotnih bremen.
Vedno preverite skupno obremenitev, ne samo števila naprav.
Dolžina kabla in hitrost prenosa:
Do 1200 m pri nizkih hitrostih (<90 kbps); pri višjih hitrostih (npr. 10 Mbps) se maksimalna dolžina zmanjša na 15 m.
Uporabljajte oklopljene prepletene pare (npr. Belden 3105A).
Terminacija in polarizacija (biasing):
120 Ω upor na obeh koncih preprečuje odboje.
En par uporov za polarizacijo na vodilu zagotavlja stabilnost v mirovanju (idle-state).
Ozemljitev in oklop:
Oklop ozemljite samo na enem koncu.
Izogibajte se polaganju kablov vzporedno z visokozmogljivimi ali motnjami obremenjenimi kabli.
– Razširitev omrežja
Ponavljalniki:
Vsak ponavljalnik doda do 32 naprav in 1200 m na segment.
Uporabljajte galvančno izolirane ponavljalnike za preprečevanje ozemljitvenih zank.
Topologija:
Vedno uporabljajte linearno (verižni) topologijo.
Odcepe ohranite krajše od 10 m; izogibajte se zvezdnim ali razvejenim topologijam.
– Protokolarne in zmogljivostne omejitve
Naslavljanje:
Vsaka naprava mora imeti edinstven naslov (1–247/255).
Spraševanje:
Več naprav podaljša čas spraševanja; tveganje zamud pri pravočasnem pridobivanju podatkov.
Rešitve: optimizacija spraševanja, uporaba prehodov ali razdelitev omrežja.
Ravnanje z napakami:
V programski opremi implementirajte časovne omejitve, ponovitve in upravljanje izjem.
– Pogoste težave pri preseganju omejitev
Zmanjšanje in popačenje signala
Napake zaradi odbojev (slaba terminacija/topologija)
Povečana občutljivost na EMI/krosstalk pri dolgih kablih ali velikem številu naprav
Zamude pri spraševanju in izpadi naprav zaradi preobremenitve
– Najboljše prakse
Izračunajte skupno enotno obremenitev (≤32 na segment)
Uporabljajte ponavljalnike za razširitev; ohranite linearno topologijo
Terminirajte oba konca; bias uporabite enkrat na vodilo
Uporabljajte kakovostne oklopljene kable; ozemljite oklop na enem mestu
Prilagodite hitrosti spraševanja in časovne omejitve glede na velikost omrežja

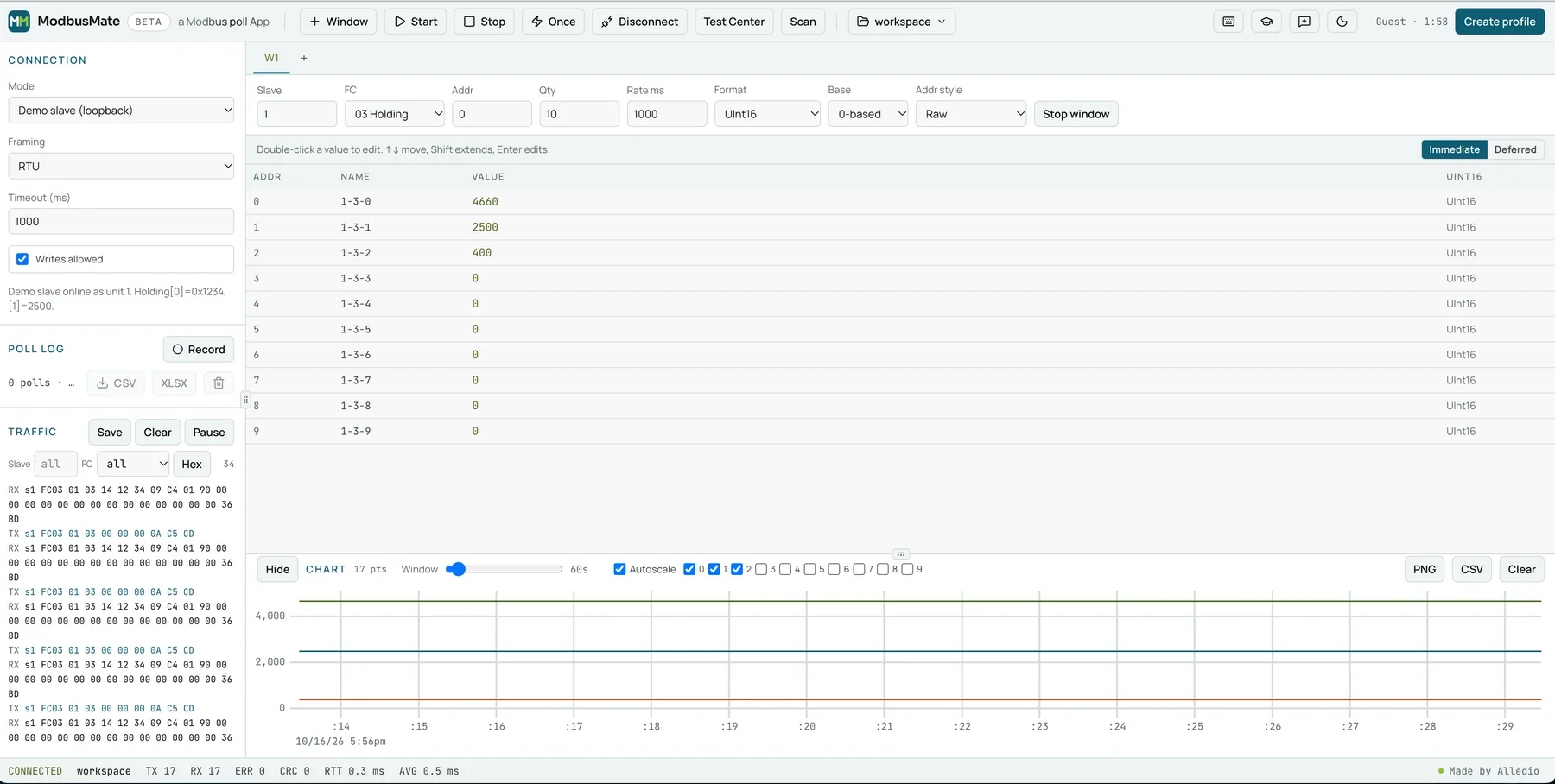

Spremljajte z diagnostičnimi orodji in razdelite velika omrežja
Tabela: Ključne omejitve in rešitve za Modbus RS-485
| Ključni dejavnik | Standardna omejitev | Kako razširiti/izboljšati | Tveganja pri preseganju |
|---|---|---|---|
| Naprave na segment | 32 enotnih bremen (UL) | Uporaba ponavljalnikov, naprav z visoko impedanco | Napake v podatkih, izpad naprav |
| Dolžina vodila | 1200 m pri nizki hitrosti prenosa | Segmentacija s ponavljalniki, znižanje hitrosti | Izguba signala, šum, odboji |
| Topologija | Linearna (verižna povezava) | / | Odboji, nezanesljiva komunikacija |
| Terminacija | 120 Ω na vsakem koncu vodila | / | Odboji, poškodba podatkov |
| Cikel anketiranja | Narašča s številom naprav | Več master naprav ali prehodov, optimizacija | Počasne posodobitve, izgubljeni podatki |
| Naslovni razpon | 1–247 (RTU način) | / | Konflikti naslovov |
Za konec, z razumevanjem in spoštovanjem fizičnih in protokolskih omejitev Modbus RTU ter upoštevanjem najboljših praks, lahko zgradite razširljivo, zanesljivo in brezhibno industrijsko omrežje, ne glede na velikost vaše namestitve.
