Modbus protokol je razvilo podjetje Modicon davnega leta 1979. Do danes se je protokol ohranil in velja za enega izmed najbolj razširjenih in uporabnih protokolov pri avtomatizaciji objektov. Modbus senzorji oz. RS485 senzorji, termostati, krmilniki, vhodno-izhodne naprave, vremenske postaje, itn. so zgolj peščica elementov, ki podpirajo omenjeni protokol.
Prednost uporabe Modbus protokola je ta, da se senzorji in naprave lahko vežejo na eno samo električno zanko, preko katere se prenašajo podatki. Krmilnik na podlagi konfiguracije elementov prepozna npr. točno vrednost temperature v dnevni sobi, čeprav je na isti zanki vezan še temperaturni senzor v kopalnici, predsobi, kleti, itn.
Avtomatizacija pametnih domov in zgradb je torej že vrsto let z Modbusom preprostejša za implementacijo, kar zajema načrtovanje in montažo, ter standardizirana po celem svetu. Pojavlja se veliko različnih proizvajalcev Modbus opreme, vendar tudi pri teh prijaha do velikih razlik, predvsem v smislu kvalitete, natančnosti in zanesljivosti.
Modbus senzorji oz. RS485 senzorji so ključni element vsakega celovitega nadzornega sistema. Kateri senzor pa je dejansko najbolj popularen?
1. Modbus senzorji, ki so uporabni za vsak pametni dom
Hiter razvoj tehnologije je pripomogel k temu, da so senzorji prisotni vsepovsod. Prisotni so v klimatski napravi, TV sprejemniku, mobilnem telefonu, domofonu, itn. Prej ali slej je torej bilo možno pričakovati, da bodo senzorji opremljali, nadzorovali in avtomatizirali naše domove in pisarne. Ljudje smo jih sprejeli dobro. Najprej smo se jim izogibali, danes pa si življenja brez njih več ne bi znali predstavljati.
Pametni dom je torej nekaj povsem normalnega, trendovskega. Trend narekuje tudi Modbus, ki ponuja tudi implementacijo sistemov z Modbus senzorji. Poznamo veliko vrst različnih senzorjev, vendar so za uporabo v svojem pametnem domu najbolj primerni in zaželjeni naslednji:
TEMPERATURA
Senzor temperature je najbolj osnovni senzor, ki ga potrebujemo. Z njim lahko odčitamo temperaturo sobe in toplotni črpalki, klimatski napravi, ventilatorji, itn. podemo informacijo, katero nato pretvorimo v avtomatiziran proces za vklop ali izklop gretja, hlajenja, prezračevanja, itn.
Modbus temperaturni senzorji lahko krmilijo vse prej omenjene naprave. Lahko se povežejo tudi z Modbus pametnimi termostati in beležijo zunanjo temperaturo ali npr. računajo povprečje v prostoru v kolikor je veliko.
Najbolj pogosto uporabljen Modbus temperaturni senzor za notranje prostore je:
VLAGA
Vlaga deluje v odvisnosti od temperature. Da izmerimo vlažnost prostora za to potrebujemo tudi podatek, kakšna je temperatura. Gre torej za povezavo katere ni mogoče ločiti. Senzor vlage je primeren predvsem za kletne prostore, kopalnice, podstrešja,… skratka tam, kjer se velikokrat ne zadržujemo. Zaradi vlage lahko namreč nastaja plesen, ki vodi tudi do hudih zdravstvnih obolenj.
Modbus senzor vlage je mogoče dobi zgolj v kombinaciji z izmero temperature. Velikokrat se poraja vprašanje, ali ni boljše vgraditi zgolj senzorje vlage, saj iz njih lahko ravnotako preberemo temperaturo? Drži, vendar se moramo zavedati dejstva, da so senzorji vlage dražji od temperaturnih. Ali so boljši? Izmerjena temperatura pri enem ali drugem je identična.

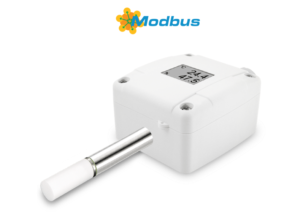

Najbolj pogosto uporabljen Modbus senzor temperature in relativne vlažnosti za notranje prostore je:
KVALITETA ZRAKA
Kvaliteta zraka je bistvena za naše dobro počutje. Veljajo za najbolj občutljive senzorje, zato jih je potrebno namestiti na točno določeno mesto. Kvaliteta zraka se lahko meri na dva načina, in sicer zgolj CO2, ali pa kvaliteta zraka, ki je mešanica raznovrstnih plinov (CO, CO2, NO, NO2,…). Izmerjene vrednosti senzorjev CO2 in kvalitete zraka ne bodo enaki. Pravzaprav bodo zelo različni.
Več podrobnih informacij o senzorju kvalitete zraka si lahko preberete v našem blogu.
Najbolj pogosto uporabljen Modbus senzor kvalitete zraka za notranje prostore je:
2. Krmilnik U-DDC na katerega se lahko priklopijo Modbus senzorji
Vsi Modbus senzorji oz. RS485 senzorji se lahko povežejo na naš lastno razviti prosto-programabilni krmilnik U-DDC. Krmilnik podpira zraven Modbus protokola še BACnet in KNX. To pomeni, da lahko na njega priključite tudi naprave, ki komunicirajo po drugih dveh industrijskih standardih in so primernejša za upravljanje z lučmi, žaluzijami, itn.
Krmilnik U-DDC lahko v primeru večjega projekta dodatno razširite še z vhodno-izhodnimi enotami U-MIO. Primera razširitve:
Opcija 1: na krmilnik U-DDC je mogoče priklopiti 5 dodatnih enot U-MIO po internem BUS-u na DIN letvi.
Opcija 2: na U-DDC je mogoče priklopiti do 4 Modbus RS485 BUS linije, na vsako od njih pa do 32 vhodno izhodnih enot U-MIO (do max. 128 U-MIO enot na en U-DDC).
Krmilnik bo torej kos vsem željam naročnika brez kompromisov in se lahko hkrati uporablja za nadzor črpalk, ventilov, ventilatorjev, senčil, luči ipd. ter za zajem temperatur, statusov in vrednosti z različnih senzorjev/naprav.
3. Prednosti Andivijevih Modbus senzorjev
Modbus senzorji veljajo za najbolj zanesljive a hkrati najbolj delikatne senzorje, saj ob neprimerni izdelavi, kalibraciji ali uporabi lahko privedejo do napačnih meritev. To se seveda lahko pripeti vsem senzorjem, vendar je Modbus protokol sinonim za industrijske rešitve, zato je v primeru uporabe le-tega težko nadzorovati in pregledati vse elemente, ki so povezani v celoto.
Naši Modbus senzorji oz. RS485 senzorji so po tem, ko so izdelani, ročno pregledani, kalibrirani in testirani s strani naših tehnikov. Končnemu kupcu je tako predan senzor, za katerega jamčimo kvaliteto in zanesljivost delovanja.
Prednost naših Modbus senzorjev je tudi ta, da so v celoti izdelani v EU v skladu z vsemi industrijskimi strandardi. Kakovost, zanesljivost in natančnost senzorjev nam omogočata, da lahko ponudimo 3 leta garancije.
Za več informacij nas kontaktirajte.
